Коннектор клеммный Terminal-DC5.5M (ANR, -) (019218)

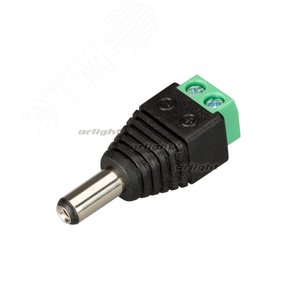

Клеммный коннектор Terminal-DC5.5M (ANR, -) арт. 019218

Клеммный коннектор Terminal-DC5.5M (ANR, -) представляет собой стандартизированный штекер типа "папа" (male) с номинальным диаметром 5.5 мм и внутренним отверстием 2.1 мм (также часто обозначается как 5.5×2.1mm). Данный коннектор является одним из наиболее распространенных разъемов для организации подключения постоянного тока (DC) низкого напряжения в разнообразном электронном оборудовании, источниках питания и самодельных устройствах.

Конструктивные особенности и технические параметры

Коннектор выполнен в классическом цилиндрическом форм-факторе. Внешний корпус typically изготавливается из никелированной латуни или другого коррозионностойкого сплава, что обеспечивает надежный электрический контакт и механическую прочность. Внутренний изолятор предотвращает короткое замыкание между центральным контактом и внешней гильзой.

Маркировка "ANR" указывает на полярность подключения: внешняя гильза (sleeve) является отрицательным контактом (Negative), а центральный штырь (pin) — положительным (Positive). Это самый распространенный стандарт полярности для данного типа разъемов, однако перед подключением всегда рекомендуется сверяться с технической документацией на подключаемое устройство.

Ключевые технические характеристики:

• Тип разъема: DC Power Jack (штекер)
• Внешний диаметр: 5.5 мм
• Внутренний диаметр: 2.1 мм
• Полярность: ANR (Central Pin - Positive (+), Outer Sleeve - Negative (-))
• Номинальное напряжение: обычно до 12-24V DC (зависит от изоляции провода)
• Номинальный ток: до 2-5A (зависит от качества исполнения и сечения подключаемого провода)
• Материал контактов: Латунь с никелевым покрытием
• Материал изолятора: Термостойкий пластик (например, PBT)
• Тип соединения с проводом: Обжимной или под пайку (уточняется модификацией)
• Температурный диапазон: от -25°C до +85°C

Область применения

Благодаря своей универсальности и компактности, коннектор DC5.5×2.1mm нашел широчайшее применение в качестве интерфейса для подключения внешних источников питания (адаптеров, блоков питания) к конечным устройствам. Он commonly используется в:

• Персональных компьютерах и мониторах (для мониторов малых форм-факторов).
• Ноутбуках и нетбуках (в качестве альтернативного разъема питания).
• Зарядных устройствах для портативной электроники (радиостанции, мощные фонари).
• Сетевом оборудовании (маршрутизаторы, точки доступа, модемы).
• Аудио- и видеоаппаратуре (портативные колонки, DVD-плееры).
• Системах видеонаблюдения (камеры, регистраторы).
• 3D-принтерах, станках с ЧПУ и другом хоббийном электронном оборудовании.
• Самодельных и DIY-проектах, требующих подачи постоянного напряжения.

Стандартизация и нормативная база

Хотя точный международный стандарт на геометрические размеры DC-коаксиальных разъемов питания формально отсутствует, их габариты (5.5×2.1mm, 5.5×2.5mm) де-факто стали отраслевым стандартом (de facto standard) благодаря массовому распространению. Основные требования к безопасности, электрической прочности и материалам могут регулироваться общими стандартами на электроустановочные изделия и соединители.

При выборе и использовании рекомендуется руководствоваться общими принципами электробезопасности и нормативами, применяемыми к низковольтному оборудованию. Полезную информацию о требованиях к электротехническим изделиям можно найти на официальных ресурсах стандартизации:

• Международная электротехническая комиссия (IEC): Публикует стандарты, касающиеся безопасности электрооборудования. На сайте IEC можно найти информацию о базовых стандартах, таких как серия IEC 60950 для оборудования информационных технологий или IEC 62368 для аудио/видео аппаратуры. https://www.iec.ch
• Международная организация по стандартизации (ISO): Разрабатывает стандарты, затрагивающие различные аспекты производства и качества, включая некоторые аспекты электротехнической продукции. https://www.iso.org
• Росстандарт (Федеральное агентство по техническому регулированию и метрологии): Официальный ресурс, содержащий информацию о действующих национальных стандартах (ГОСТы), многие из которых гармонизированы с международными. Здесь можно ознакомиться с перечнем стандартов, применяемых на территории РФ. https://www.gost.ru
• Технические регламенты Таможенного союза/ЕАЭС: Например, ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" устанавливают обязательные требования к продукции, ввозимой и обращающейся на рынке стран-участниц. Информация размещена на официальном сайте Евразийской экономической комиссии. http://www.eaeunion.org

Рекомендации по монтажу и использованию

Для обеспечения надежного и безопасного соединения при монтаже коннектора необходимо:

1. Проверить полярность: Убедиться, что полярность подключения проводов (ANR: центральный контакт - плюс, внешний - минус) соответствует требованиям подключаемого устройства. Несовпадение полярности может привести к выходу оборудования из строя.
2. Обеспечить качественный контакт: В зависимости от модели коннектора, соединение с проводом осуществляется via обжим, пайку или винтовой зажим. Необходимо использовать соответствующий профессиональный инструмент для обжима или паяльник подходящей мощности с использованием качественного припоя и флюса.
3. Заизолировать соединение: Место соединения провода с контактами разъема должно быть тщательно заизолировано для предотвращения короткого замыкания. Многие модели имеют пластиковый изоляционный корпус, который надевается на место соединения.
4. Подобрать правильное сечение провода: Сечение подключаемого провода должно соответствовать току, который будет протекать через соединение, чтобы избежать перегрева и потерь мощности.

Коннектор Terminal-DC5.5M (ANR, -) артикул 019218 — это простое, надежное и проверенное решение для организации разъемного подключения постоянного тока в vast majority современных электронных устройств и самодельных проектов.
