Провод ПГВВП 3х2.5: технические характеристики и область применения

Провод монтажный ПГВВП 3х2.5 – это гибкий кабель с медными многопроволочными жилами, предназначенный для стационарной и подвижной прокладки в электрических цепях различного назначения. Благодаря своей конструкции и характеристикам, он нашел широкое применение в промышленности и быту.

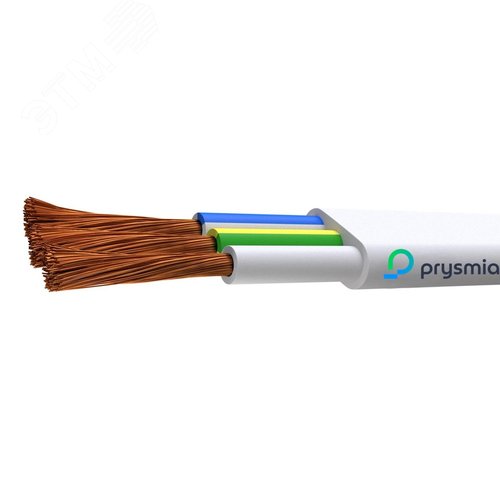

Конструкция провода ПГВВП 3х2.5

Конструкция кабеля включает в себя несколько ключевых элементов:

• Токопроводящая жила: Жила выполнена из медной проволоки по 5 классу гибкости (многопроволочная), что обеспечивает отличную гибкость и устойчивость к вибрациям. Номинальное сечение основной жилы составляет 2.5 мм².
• Изоляция: Каждая жила имеет индивидуальную изоляцию из поливинилхлоридного (ПВХ) пластиката. Изоляция жил имеет стандартную цветовую маркировку для удобства монтажа и идентификации (например, синий, коричневый, желто-зеленый).
• Скрутка: Изолированные жилы скручены в единый сердечник.
• Оболочка: Поверх скрученных жил наложена общая оболочка из ПВХ-пластиката, которая обеспечивает защиту от механических воздействий, агрессивных сред и объединяет жилы в единую конструкцию.

Расшифровка маркировки

• П – Провод.
• Г – Гибкий (токопроводящая жила).
• В – Изоляция жил из поливинилхлоридного (ПВХ) пластиката.
• В – Оболочка из поливинилхлоридного (ПВХ) пластиката.
• П – Плоский (в данном контексте часто обозначает конструкцию, но для ПГВВП это общепринятое обозначение гибкого монтажного провода).
• 3х2.5 – Количество жил (3) и номинальное сечение каждой жилы (2.5 мм²).

Технические параметры и характеристики

• Номинальное напряжение: До 450 В (постоянного тока) или до 1000 В (переменного тока) частотой до 400 Гц.
• Климатическое исполнение: УХЛ или Т, категории размещения 2-5 по ГОСТ 15150-69.
• Температурный режим эксплуатации: От -50°C до +70°C. Провод сохраняет свои эластичные свойства в широком диапазоне температур.
• Относительная влажность воздуха: До 98% при температуре +35°C.
• Минимальный радиус изгиба: Не менее 5 наружных диаметров провода, что позволяет производить монтаж в стесненных условиях.
• Строительная длина: Не менее 100 м в бухтах или на барабанах.
• Срок службы: Не менее 15 лет.
• Цвета: Оболочка, как правило, белого или черного цвета.

Область применения

Провод ПГВВП 3х2.5 предназначен для электрических установок при стационарной прокладке, а также для подключения подвижных механизмов в условиях, где требуются частые изгибы и вибрации.

Основные сферы использования:

• Подключение промышленного оборудования, станков, машин и механизмов.
• Монтаж систем управления и автоматики (в шкафах, пультах, станциях управления).
• Прокладка цепей освещения и силовых цепей внутри электротехнических изделий.
• Подключение бытовых и производственных электроприборов, требующих гибкого подводящего провода.
• Установка в качестве вводного провода для питания отдельных агрегатов.

Важным преимуществом является его стойкость к вибрациям, что делает его идеальным выбором для подключения двигателей, насосов и другого оборудования, создающего вибрационную нагрузку.

Условия монтажа и эксплуатации

Прокладка провода может осуществляться открытым способом по поверхностям, в кабельных лотках и коробах, а также скрыто – под штукатуркой, в трубах или пустотах строительных конструкций. Не рекомендуется прокладывать провод в земле (траншеях) без дополнительной защиты (например, в трубах), так как его оболочка не предназначена для прямого контакта с грунтом и обладает недостаточной стойкостью к механическим повреждениям такого рода.

При монтаже необходимо избегать резких изгибов, превышающих минимально допустимый радиус. Соединения жил должны производиться с помощью клеммных колодок, гильз или пайки с последующей изоляцией.

Нормативная документация и стандарты

Производство, технические условия и испытания провода ПГВВП регламентируются следующими основными документами:

• ТУ 16.К71-277-98 (или более поздние актуальные редакции) – Основной документ, определяющий технические условия на провода монтажные гибкие с ПВХ изоляцией и оболочкой марок ПГВВП, ПГВВПз и др. В нем подробно описаны требования к материалам, конструкции, электрическим и механическим параметрам. Ознакомиться с текстом ТУ можно на портале Федерального агентства по техническому регулированию и метрологии: www.gost.ru.
• ГОСТ 22483-2012 "Жилы токопроводящие для кабелей, проводов и шнуров. Основные параметры. Технические требования". Этот стандарт определяет требования к токопроводящим жилам, включая их классы гибкости. Актуальную версию стандарта можно найти на официальном сайте Интернет-портала стандартов: internet-law.ru/gosts.
• ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды". Данный стандарт определяет климатическое исполнение и категории размещения изделия. Текст документа доступен на специализированных ресурсах нормативной документации, таких как: docs.cntd.ru.
• Правила устройства электроустановок (ПУЭ) – являются основным руководящим документом при проектировании и монтаже электроустановок. Рекомендуется сверяться с актуальными главами ПУЭ при выборе сечений и способов прокладки. Информацию о ПУЭ можно найти на ресурсах, посвященных электротехнике, например, на портале ЭнергоСовет.Ru: www.energosovet.ru (в разделе нормативной документации).

Преимущества провода ПГВВП 3х2.5

• Высокая гибкость: Благодаря многопроволочным жилам 5 класса гибкости, провод легко изгибается и укладывается, что упрощает монтаж.
• Устойчивость к вибрациям: Конструкция жил и оболочки обеспечивает надежную работу в условиях постоянной вибрации.
• Широкий температурный диапазон: Сохранение работоспособности как при отрицательных, так и при положительных температурах.
• Долговечность: ПВХ-материалы изоляции и оболочки обеспечивают длительный срок службы.
• Устойчивость к воздействию окружающей среды: Оболочка из ПВХ устойчива к воздействию влаги, масел, кислот и щелочей в пределах, оговоренных техническими условиями.

Меры безопасности

При работе с проводом необходимо соблюдать общие правила электробезопасности. Монтаж и подключение должны выполняться квалифицированным персоналом при полном снятии напряжения. Запрещается эксплуатация провода с поврежденной изоляцией или оболочкой. Выбор провода для конкретной задачи должен осуществляться на основе расчетов тока нагрузки и условий прокладки в соответствии с правилами ПУЭ.
