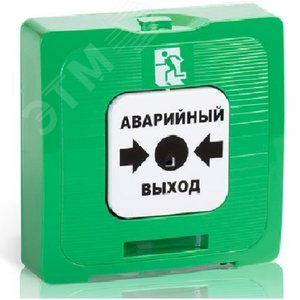

Извещатель ручной пожарный ИР 513-10: Аварийный выход с двумя сухими контактами

Ручной пожарный извещатель ИР 513-10 (исполнение ИР513-10и.1 АВАР ВЫХ зел) представляет собой специализированное устройство для ручной подачи сигнала тревоги в систему пожарной и охранно-пожарной сигнализации (ОПС) или систему управления эвакуацией. Модель предназначена для оперативного приведения в действие системы оповещения и управления эвакуацией людей при обнаружении признаков возгорания или другой чрезвычайной ситуации.

Назначение и область применения

Устройство монтируется на стенах и других конструкциях внутри помещений на путях эвакуации (коридоры, холлы, выходы, лестничные клетки) в соответствии с заранее разработанными схемами и планами эвакуации. Извещатель активируется путем разбития защитного стекла и нажатия на кнопку (рычаг). Его применение регламентируется для общественных, административных, промышленных и жилых зданий. Основная функция — дублирование автоматических систем пожарной сигнализации и предоставление персоналу возможности немедленно сообщить о пожаре.

Ключевые особенности и преимущества

• Два независимых сухих контакта (нормально разомкнутых/нормально замкнутых): Обеспечивают высокую гибкость интеграции с различными приемно-контрольными приборами (ПКП) и системами управления. Позволяют реализовать схемы включения как на разрыв, так и на замыкание цепи, что критично для построения отказоустойчивых систем.
• Функция "Аварийный выход": Данное исполнение извещателя может быть программно или аппаратно задействовано в системе не только для подачи сигнала "Пожар", но и для активации сценария "Аварийный выход", например, для разблокировки дверей или турникетов.
• Корпус зеленого цвета: Цветовое исполнение соответствует общепринятой маркировке устройств, связанных с эвакуацией и аварийными выходами (знаки "Выход", кнопки "Пуск"). Это обеспечивает быстрое визуальное обнаружение устройства в экстренной ситуации.
• Механическая активация: Простое и надежное механическое включение гарантирует срабатывание даже в сложных условиях (задымление, отсутствие электропитания на самом извещателе).
• Взломоустойчивый корпус: Конструкция корпуса предотвращает несанкционированное и ложное срабатывание.
• Стандартизированное крепление: Устанавливается на стандартную монтажную коробку, что упрощает монтаж и замену.
• Светодиодная индикация состояния: Наличие светодиода (в зависимости от схемы подключения) для визуального контроля дежурного режима и факта срабатывания.

Принцип работы и подключение

В дежурном режиме контакты извещателя находятся в одном из состояний (замкнуты или разомкнуты) в зависимости от конфигурации шлейфа сигнализации. При активации (разбитии стекла и нажатии) механизм устройства переключает состояние контактов, что вызывает изменение тока в шлейфе сигнализации. Приемно-контрольный прибор фиксирует это изменение и формирует сигнал тревоги, запуская заранее запрограммированные алгоритмы работы системы (включение сирен, оповещателей, разблокировка выходов, передача сигнала на пульт охраны).

Подключение осуществляется через клеммную колодку, расположенную внутри корпуса. Два сухих контакта позволяют подключать извещатель к двум разным шлейфам или системам для повышения надежности.

Технические характеристики (основные)

• Тип выходных цепей: 2 независимых перекидных (сухих) контакта (НО/НЗ)
• Номинальные параметры контактов: Напряжение ~220 В, ток 1 А
• Способ активации: Ручной, механический (разбитие защитного стекла и нажатие)
• Степень защиты корпуса: Не ниже IP40
• Температурный диапазон эксплуатации: От -30°C до +55°C
• Цвет корпуса: Зеленый (RAL 6029 или аналог)
• Материал корпуса: Ударопрочный пластик (ABS-пластик)

Нормативная документация и соответствие требованиям

Проектирование, монтаж и эксплуатация ручных пожарных извещателей, включая модель ИР 513-10, осуществляются в строгом соответствии с действующими нормативными правовыми актами и национальными стандартами Российской Федерации.

Основными регламентирующими документами являются:

• Федеральный закон РФ № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Определяет общие требования к средствам противопожарной защиты. (Доступен на официальном портале правовой информации: pravo.gov.ru)
• СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования". Регламентирует места и правила установки ручных извещателей. (Доступен на сайте МЧС России или на портале нормативных документов: docs.cntd.ru)
• ГО Р 53325-2012 "Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний". Устанавливает технические требования к самим извещателям. (Доступен на сайте Федерального агентства по техническому регулированию и метрологии: protect.gost.ru или на docs.cntd.ru)
• ГО Р 59638-2021 "Извещатели пожарные ручные. Общие технические требования. Методы испытаний". Непосредственно национальный стандарт на ручные извещатели. (Доступен на protect.gost.ru)

Перед выбором и установкой устройства необходимо ознакомиться с полными текстами указанных документов и проконсультироваться с проектными организациями, имеющими соответствующую лицензию.

Комплектация и монтаж

Стандартная комплектация включает: извещатель ручной ИР 513-10 в сборе, защитное стекло (в установленном состоянии), паспорт изделия и инструкцию по монтажу и эксплуатации. Монтаж, пусконаладку и ввод устройства в эксплуатацию должны производить квалифицированные специалисты организаций, имеющих лицензию МЧС на данный вид деятельности, в строгом соответствии с проектной документацией и правилами, изложенными в СП 5.13130.2009.

Заключение

Извещатель ручной пожарный ИР 513-10и.1 АВАР ВЫХ зел является надежным и современным средством обеспечения пожарной безопасности объекта. Наличие двух сухих контактов и специализированное исполнение "Аварийный выход" делают его универсальным компонентом для построения сложных и интегрированных систем безопасности, отвечающих самым строгим требованиям нормативных документов Российской Федерации.
