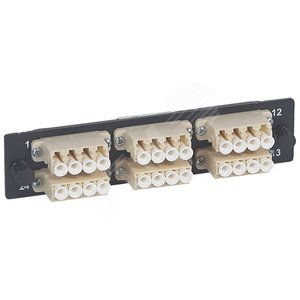

Многомодульная вставка с разъемами LC на 24 волокна представляет собой ключевой компонент структурированных кабельных систем (СКС), предназначенный для высокоплотного коммутационного монтажа в телекоммуникационных стойках, шкафах и кроссовых. Данное изделие обеспечивает надежное и организованное соединение магистральных и распределительных оптических кабелей, отвечая современным требованиям к пропускной способности и масштабируемости сетей передачи данных.
Конструкция вставки рассчитана на установку в стандартные 19-дюймовые телекоммуникационные стойки и шкафы. Она объединяет 12 дуплексных портов типа LC, что в сумме составляет 24 оптических волокна. Разъемы LC (Lucent Connector) отличаются компактными размерами (вдвое меньше, чем SC), что позволяет достичь высокой плотности портов на единицу монтажного пространства. Это критически важно для современных центров обработки данных (ЦОД), где каждый юнит стойки имеет высокую ценность.
Корпус вставки, как правило, изготавливается из металла (холоднокатаная сталь или алюминий) или высокопрочного пластика, что обеспечивает механическую прочность и защиту внутренних компонентов. Внутри расположена монтажная плата, на которой закреплены розетки (адаптеры) типа LC. Адаптеры могут быть симплексными (однопортовыми) или дуплексными (двухпортовыми) и соответствуют стандартному для LC интерфейсу – UPC (Ultra Physical Contact) или APC (Angled Physical Contact). Полировка APC, узнаваемая по зеленому цвету корпуса адаптера, обеспечивает лучшие характеристики возвратных потерь (более 60 дБ) и применяется в сетях с высокими требованиями, таких как PON (Passive Optical Network) и CATV. Полировка UPC (синий цвет) является стандартом для большинства приложений передачи данных.
Для удобства маркировки и администрирования кабельной системы вставка оснащается этикетками или полями для нанесения обозначений. Кабельный ввод организован таким образом, чтобы обеспечить плавный изгиб оптического волокна, строго соответствующий минимальному радиусу изгиба (как правило, не менее 30 мм для одномодового волокна и 15 мм для многодового), что предотвращает затухание сигнала и механические повреждения. Фиксация входящих и исходящих пигтейлов или патч-кордов осуществляется с помощью стяжек или специальных клипс.
24-волоконная LC вставка находит широкое применение в различных сегментах телекоммуникационной инфраструктуры:
Производительность вставки определяется качеством используемых компонентов: розеток (адаптеров), пигтейлов и методом сборки. Ключевые параметры, на которые следует обращать внимание:
Качество, взаимозаменяемость и рабочие характеристики многомодульных вставок регламентируются рядом международных и отечественных стандартов. При проектировании и эксплуатации систем с их использованием рекомендуется руководствоваться документами, опубликованными на авторитетных ресурсах стандартизации:
При выборе 24-волоконной LC вставки необходимо четко определить требования проекта: тип волокна (SM/MM), тип полировки (UPC/APC), условия эксплуатации (температура, влажность, запыленность). Важно убедиться, что все компоненты системы (патч-корды, пигтейлы, адаптеры) имеют совместимые типы полировки и соответствуют одному классу качества для минимизации вносимых потерь.
Монтаж должен проводиться квалифицированным персоналом с использованием специализированного инструмента для заделки оптических волокон (стрипперов, клещей для очистки, сварочного аппарата или механических сплайсов). После установки обязательным этапом является тестирование каждого порта с помощью оптического рефлектометра (OTDR) и/или источника излучения и измерителя мощности (OLTS) для верификации соответствия заявленным параметрам вносимых потерь.
Регулярное администрирование и документация соединений (например, с помощью системы электронных этикеток EID) значительно упрощают обслуживание и модернизацию сети в будущем. Соблюдение этих рекомендаций и требований стандартов гарантирует долговечную, надежную и высокопроизводительную работу вашей волоконно-оптической инфраструктуры.
