Джек RJ-45 8P8C CAT 5e (ETM05-1021): Высоконадежный компонент структурированных кабельных систем

Телекоммуникационный разъем (джек) RJ-45 8P8C категории 5e ETM05-1021 — это ключевой пассивный компонент, предназначенный для завершения витой пары и организации точек подключения в современных структурированных кабельных системах (СКС). Устройство соответствует международному стандарту интерфейса 8P8C (8 позиций, 8 контактов), широко известному как RJ-45, и обеспечивает передачу данных на частотах до 100 МГц, что позволяет поддерживать высокоскоростные сетевые протоколы.

Конструктивные особенности и принцип работы

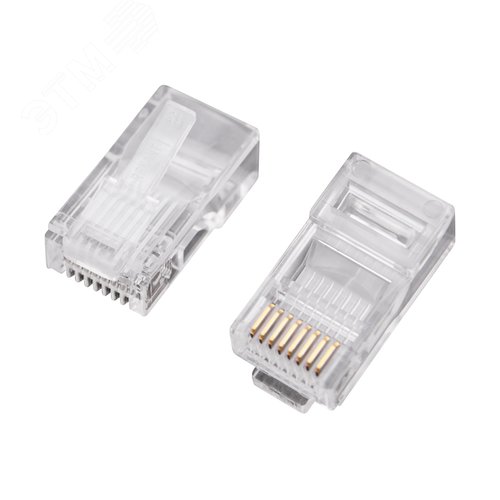

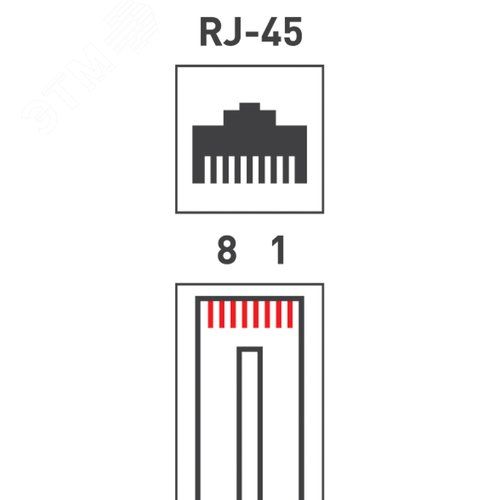

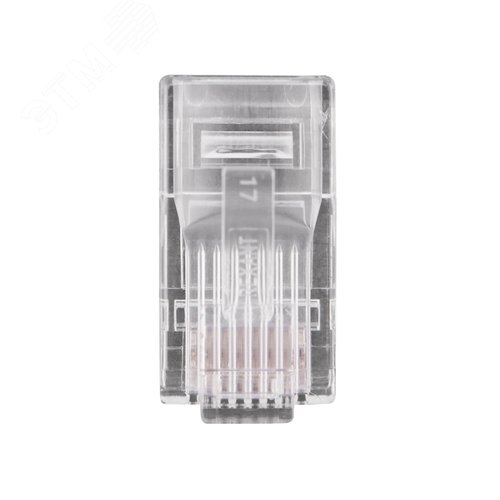

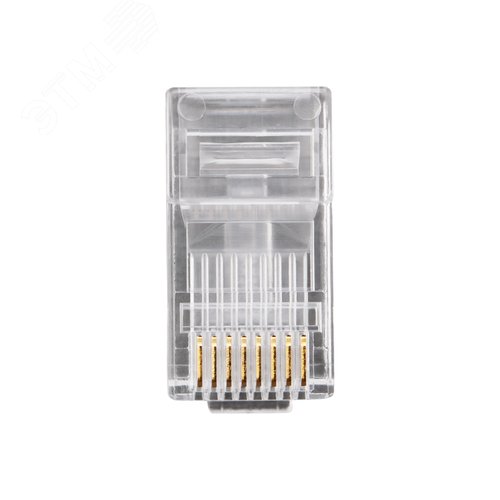

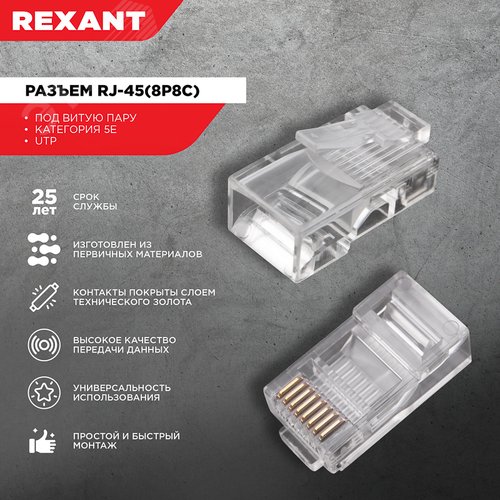

Джек выполнен в стандартном корпусе для монтажа в унифицированные модульные розетки и лицевые панели. Внутренняя конструкция оснащена восемью позолоченными контактами ножевого типа, которые обеспечивают надежное и долговечное соединение с жилами кабеля. Для обжима проводников используется популярная технология IDC (Insulation Displacement Connection) — врезной контакт. Монтажник, используя специальный инструмент (кросс-нож или пушдаун), вдавливает зачищенные жилы витой пары в прорези контактных ножей, которые прорезают изоляцию и создают газонепроницаемое соединение с медной сердцевиной. Цветовая маркировка контактов соответствует обоим стандартам раскладки проводников: T568A и T568B, что делает джек универсальным для применения в любых проектах. Наиболее распространенной в России является схема T568B.

Основные технические характеристики

• Категория передачи данных: CAT 5e (Class D).
• Рабочая частота: до 100 МГц.
• Контактное сопротивление: не более 20 мОм.
• Сопротивление изоляции: не менее 300 МОм.
• Электрическая прочность изоляции: 1000 В переменного тока.
• Количество циклов соединения-разъединения: не менее 750.
• Температура эксплуатации: от -10°C до +60°C.

Области применения

Джек ETM05-1021 находит широкое применение при построении кабельной инфраструктуры офисных зданий, центров обработки данных, промышленных предприятий и жилых помещений. Он используется для:

• Завершения горизонтальных кабельных подсистем в розетках рабочих мест.
• Изготовления патч-кордов (коммутационных шнуров).
• Организации портов в патч-панелях телекоммуникационных шкафов и стоек.
• Подключения активного сетевого оборудования (коммутаторов, маршрутизаторов).
• Построения локальных вычислительных сетей (ЛВС) стандартов Ethernet (100BASE-TX, 1000BASE-T).

Соответствие стандартам и нормативным документам

Качество и эксплуатационные характеристики изделия гарантируются соответствием ряду международных и национальных стандартов, регламентирующих требования к компонентам СКС категории 5e. Основными документами являются:

• Международный стандарт ISO/IEC 11801: "Информационные технологии. Универсальные кабельные системы потребительских помещений". Этот стандарт определяет общие требования к кабельным системам, включая компоненты, их характеристики и методы испытаний. Актуальную информацию о стандарте можно найти на официальном сайте International Organization for Standardization (ISO).
• Стандарт TIA/EIA-568-B.2: "Коммерческие телекоммуникационные кабельные системы. Компоненты витой пары". Данный стандарт, разработанный Ассоциацией телекоммуникационной промышленности (Telecommunications Industry Association, TIA), детально описывает требования к разъемам и соединительной аппаратуре. С актуальными версиями стандартов TIA можно ознакомиться на ресурсе TIA Online.
• Национальный стандарт ГОСТ Р 53246-2008: "Системы кабельные структурированные. Проектирование основных сооружений телекоммуникаций. Общие требования". Этот документ адаптирует международные нормы для применения на территории Российской Федерации. Текст стандарта доступен для ознакомления на сайте Федерального агентства по техническому регулированию и метрологии Росстандарт.
• Стандарты серии IEEE 802.3: Данная группа стандартов, известная как Ethernet, определяет протоколы канального уровня, для поддержки которых предназначен джек (например, IEEE 802.3ab для Gigabit Ethernet). Информация размещена на портале IEEE Standards Association.

Преимущества использования

Использование качественных разъемов CAT 5e, таких как ETM05-1021, обеспечивает стабильность и надежность сетевого соединения. Ключевые преимущества включают:

• Высокую пропускную способность: Поддержка скорости передачи данных до 1000 Мбит/с (Gigabit Ethernet) по 4-м парам.
• Низкие переходные помехи (NEXT): Конструкция джека минимизирует взаимное влияние пар, что является критически важным для обеспечения целостности сигнала на высоких частотах.
• Простота и скорость монтажа: Технология IDC позволяет производить оконцовку кабеля быстро и без использования пайки.
• Универсальность и совместимость: Полная совместимость со всем оборудованием и кабелями, соответствующими категориям 5e и ниже (CAT 5, CAT 3).
• Долговечность: Позолота контактов защищает их от окисления и обеспечивает низкое переходное сопротивление на протяжении всего срока службы.

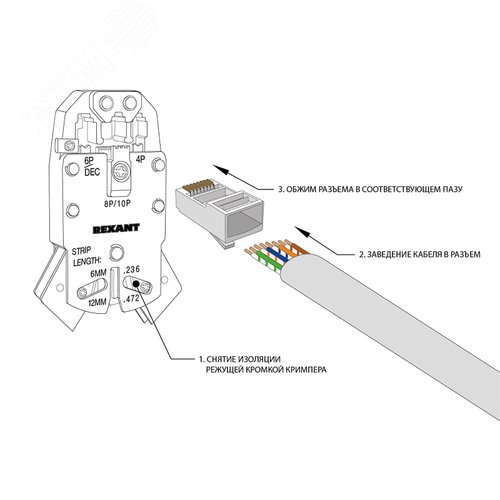

Рекомендации по монтажу и эксплуатации

Для гарантии соответствия заявленным характеристикам монтаж джека должен производиться с соблюдением следующих правил:

• Использовать специализированный обжимной инструмент (кросс-нож), обеспечивающий правильное усилие обжима.
• Не допускать расплетения витых пар более чем на 12-13 мм для сохранения их волнового сопротивления и защиты от помех.
• Следить за целостностью изоляции проводников и отсутствием повреждений медных жил.
• После монтажа рекомендуется проводить тестирование линии с помощью кабельного анализатора для проверки параметров, регламентированных стандартами (например, затухание, возвратные потери, NEXT).

Джек RJ-45 8P8C CAT 5e ETM05-1021 представляет собой оптимальное решение для построения надежных и производительных сетевых инфраструктур, соответствующее всем современным требованиям и нормам.
