Разъём RJ-45 UTP для кабеля категории 5Е

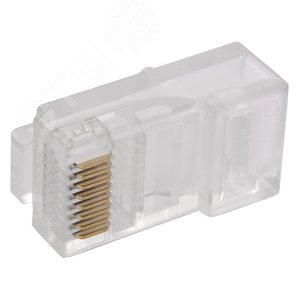

Разъём RJ-45 UTP для кабеля категории 5Е (CS3-1C5EU)

Разъём RJ-45 UTP категории 5Е (модель CS3-1C5EU) представляет собой стандартизированный 8-позиционный/8-контактный (8P8C) коммутационный модульный соединитель, предназначенный для оконечивания неэкранированных витых пар (UTP) категории 5е. Данный компонент является ключевым элементом структурированных кабельных систем (СКС) и предназначен для организации надежных сетевых соединений в локальных вычислительных сетях (ЛВС).

Назначение и область применения

Разъём RJ-45 Cat.5e используется для обжима на кабель "витая пара" с целью создания патч-кордов, коммутации на патч-панелях и оконечивания розеточных модулей. Основная сфера применения включает:

• Построение проводных сетей Ethernet стандартов 100BASE-TX (Fast Ethernet, до 100 Мбит/с) и 1000BASE-T (Gigabit Ethernet, до 1 Гбит/с).
• Организация инфраструктуры для передачи данных, голоса (VoIP) и видео в коммерческих, промышленных и жилых зданиях.
• Подключение активного сетевого оборудования: компьютеров, серверов, принтеров, IP-камер, коммутаторов, маршрутизаторов и точек доступа.

Разъём совместим со всеми стандартными 4-парными кабелями категории 5е с диаметром проводников 22-26 AWG (0.40-0.65 мм).

Конструктивные особенности и технические характеристики

Модель CS3-1C5EU обладает рядом конструктивных преимуществ, обеспечивающих высокую надежность и удобство монтажа:

• Корпус: Выполнен из прочного прозрачного поликарбоната (PC), что позволяет визуально контролировать правильность укладки жил кабеля перед обжимом.
• Контактные ножи: Позолоченные контакты (толщина покрытия обычно 50 микродюймов) обеспечивают низкое переходное сопротивление и устойчивость к коррозии, гарантируя стабильное соединение на протяжении множества циклов подключения/отключения.
• Система заделки: Ножи типа IDC (Insulation Displacement Contact) прорезают изоляцию проводников, обеспечивая надежный электрический контакт без необходимости предварительной зачистки.
• Упор и фиксатор: Наличие направляющего упора для кабеля и эластичного фиксатора-защелки предотвращает перелом жил и обеспечивает надежную фиксацию разъёма в порту оборудования.
• Перекрестный разделитель: Встроенный направляющий штифт (cross-guide) позволяет аккуратно развести пары проводников в нужной последовательности, минимизируя перекрестные наводки.

Технические параметры (соответствие стандартам)

• Категория передачи данных: 5е (Class D по ISO/IEC 11801).
• Полоса пропускания: до 100 МГц.
• Волновое сопротивление: 100±15 Ом.
• Допустимое напряжение: до 125 V AC.
• Допустимый ток: до 1.5 А.
• Температурный диапазон эксплуатации: от -10°C до +60°C.
• Сопротивление контакта: ≤ 20 мОм.
• Сопротивление изоляции: ≥ 100 МОм.
• Электрическая прочность изоляции: 1000 V AC (в течение 1 минуты).

Стандарты разводки (схемы обжима)

Разъём поддерживает две основные схемы распиновки T568A и T568B. Выбор схемы должен быть единообразным в рамках одной кабельной системы.

• Схема T568B (наиболее распространенная в России):
  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый
• Схема T568A:
  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Для прямых кабелей (компьютер - коммутатор) оба конца обжимаются по одинаковой схеме. Для перекрестных (кроссовер) — один конец по T568A, другой по T568B (в современных Gigabit Ethernet необходимость в кроссовых кабелях практически отпала).

Процесс монтажа

Для корректной установки разъёма требуется специальный обжимной инструмент (кримпер). Процесс включает:

1. Аккуратное снятие внешней оболочки кабеля на длину ~20 мм.
2. Расплетение и выравнивание пар проводников в соответствии с выбранной схемой (T568A/B).
3. Обрезка концов проводников до ровной длины (~12-14 мм).
4. Вставка проводников в разъём до упора, убедившись, что каждый проводник дошел до конца своего канала.
5. Проверка последовательности цветов через прозрачный корпус.
6. Вставка разъёма в обжимной инструмент и выполнение обжима до фиксации.

После монтажа рекомендуется проверить кабель с помощью кабельного тестера на правильность разводки, обрывов и коротких замыканий.

Соответствие международным и национальным стандартам

Качество и эксплуатационные характеристики разъёма RJ-45 Cat.5e (CS3-1C5EU) регламентируются следующими основными стандартами:

• ANSI/TIA-568-C.2 - Американский стандарт на компоненты телекоммуникационных кабельных систем.
• ISO/IEC 11801 - Международный стандарт на структурированные кабельные системы (класс D).
• EN 50173-1 - Европейский стандарт на информационные технологии. Системы кабелей универсальные.
• ГОСТ Р 53245-2008 (аналог TIA/EIA-568-B) - Российский национальный стандарт на телекоммуникационные кабельные системы.
• IEC 60603-7-1 - Стандарт на 8-контактные соединители для частот до 100 МГц.

Нормативные и информационные ресурсы

Для получения подробной информации о технических требованиях и методах испытаний вы можете обратиться к официальным текстам стандартов и рекомендациям следующих организаций:

• Международная организация по стандартизации (ISO): ISO/IEC 11801-1:2017 - Information technology — Generic cabling for customer premises
• Международная электротехническая комиссия (IEC): IEC 60603-7-1 - Connectors for electronic equipment - Part 7-1: Detail specification for 8-way, unshielded, free and fixed connectors
• Американский национальный институт стандартов (ANSI): Информация о стандартах TIA-568 доступна через сайт Ассоциации телекоммуникационной промышленности (TIA): TIA Standards
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт): Информация о ГОСТ Р: Официальный сайт Росстандарта
• Институт инженеров электротехники и электроники (IEEE): Стандарты Ethernet (например, 802.3ab 1000BASE-T): IEEE 802.3 Standards

Заключение

Разъём RJ-45 UTP категории 5Е (CS3-1C5EU) — это проверенное, универсальное и экономичное решение для построения высокоскоростных медножильных кабельных систем, соответствующее строгим международным стандартам. Его использование гарантирует стабильную передачу данных на скорости до 1 Гбит/с на расстояниях до 100 метров, обеспечивая долговечность и надежность сетевой инфраструктуры.
