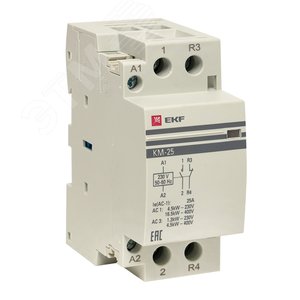

Контактор модульный КМ 25А ТО+ТС (2 мод)

Контактор модульный КМ 25А ТО+ТС (2 модуля)

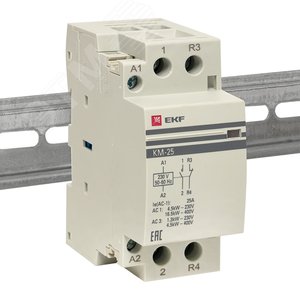

Модульный контактор КМ 25А — это компактное электромеханическое устройство, предназначенное для дистанционного управления и коммутации силовых цепей переменного тока в распределительных щитах и системах автоматизации. Аппарат монтируется на стандартную DIN-рейку (2 модуля шириной 35 мм) и предназначен для работы в сетях до 400 В.

Назначение и область применения

Контактор используется для частых коммутаций нагрузок: управления электродвигателями, компрессорами, насосами, освещением, системами вентиляции и отопления, а также другими силовыми потребителями в составе схем АВР, систем «умный дом» и промышленной автоматики. Наличие встроенной дополнительной контактной группы (ТО+ТС) расширяет возможности для построения цепей сигнализации и контроля.

Технические характеристики

• Номинальный ток: 25 А при AC-1 (активная нагрузка).
• Номинальное напряжение: 230/400 В, 50 Гц.
• Категория применения: AC-1, AC-3 (для асинхронных двигателей с короткозамкнутым ротором).
• Количество и тип главных контактов: 2NO (нормально разомкнутые).
• Вспомогательные контакты: 1NO (нормально разомкнутый — ТО) + 1NC (нормально замкнутый — ТС).
• Напряжение катушки управления: Стандартные варианты: 230 В AC, 24 В DC и другие (уточняйте в технической документации).
• Механическая износостойкость: Не менее 1 000 000 циклов.
• Электрическая износостойкость: Зависит от категории применения и нагрузки.
• Степень защиты: IP20 (для установки в защищенных электрощитах).
• Температурный диапазон: От -25°C до +55°C.
• Подключение проводников: Винтовые зажимы.

Конструктивные особенности

Корпус устройства выполнен из не поддерживающих горение материалов. Конструкция обеспечивает четкое срабатывание и быстрое гашение электрической дуги. Прозрачная крышка позволяет визуально контролировать состояние контактов. Яркая индикация положения (включено/выключено) повышает удобство эксплуатации. Компактные размеры (2 модуля) позволяют экономить место в щитовом пространстве.

Преимущества

• Надежность: Высокая коммутационная способность и стойкость к износу.
• Универсальность: Наличие и нормально разомкнутого, и нормально замкнутого вспомогательного контакта для цепей управления и сигнализации.
• Удобство монтажа: Быстрая установка на DIN-рейку и подключение проводов.
• Совместимость: Стандартные габариты для совместного монтажа с автоматическими выключателями, УЗО и другими модульными устройствами.
• Низкий уровень шума: Оптимизированная магнитная система снижает гул при работе.

Нормативная документация и стандарты

Производство и параметры модульных контакторов регламентируются следующими основными стандартами и документами:

• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) «Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели». Этот документ определяет требования к контакторам, включая условия эксплуатации, характеристики и методы испытаний. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ Р 50030.1-2012 (МЭК 60947-1:2007) «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования». Общий стандарт для всего низковольтного оборудования. Информация также доступна через Росстандарт.
• Правила устройства электроустановок (ПУЭ) — свод основных правил по проектированию и монтажу электроустановок, включая разделы, касающиеся применения коммутационной аппаратуры. Текст ПУЭ публикуется на специализированных ресурсах, например, на Техэксперт или других порталах нормативно-технической документации.
• Международные стандарты IEC 60947-4-1 и IEC 60947-1, на которых основаны национальные ГОСТы. С актуальными текстами стандартов IEC можно ознакомиться на официальном сайте International Electrotechnical Commission.

Рекомендации по выбору и применению

При выборе контактора КМ 25А необходимо учитывать характер нагрузки (активная, реактивная, двигательная), напряжение катушки управления, соответствующее цепи управления, и необходимость в дополнительной защите (например, установке перед контактором автоматического выключателя или предохранителя). Для управления двигателями важно учитывать пусковые токи и выбирать аппарат с соответствующим запасом по току или на ступень выше. Монтаж, подключение и обслуживание должны производиться квалифицированным персоналом в соответствии с требованиями ПУЭ и инструкции производителя.

Комплектация и монтаж

Устройство поставляется в индивидуальной упаковке. В стандартную комплектацию входит сам контактор. Возможна поставка дополнительных аксессуаров, таких как механические приставки блокировок или дополнительные контактные группы. Монтаж осуществляется на стандартную DIN-рейку TH35 шириной 35 мм. Подключение силовых и управляющих цепей производится медными или медными лужеными проводниками сечением, соответствующим номинальному току и условиям монтажа.
