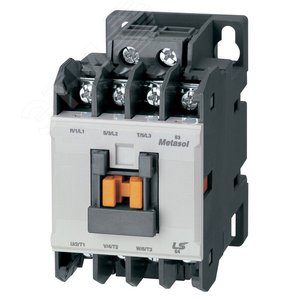

Контактор Metasol MC-18a AC220V 50Hz 1NO (1328008500)

Контактор модульный Metasol MC-18a — это современный электромагнитный аппарат, предназначенный для коммутации силовых цепей переменного тока в устройствах управления и автоматизации. Модель рассчитана на номинальное напряжение катушки управления 220 Вольт переменного тока частотой 50 Гц и оснащена одним нормально разомкнутым (замыкающим) силовым контактом (1NO/1з). Устройство является ключевым элементом для дистанционного пуска, остановки и управления работой различного электрооборудования.

Назначение и область применения

Контактор Metasol MC-18a находит широкое применение в электрических схемах бытового, коммерческого и промышленного назначения. Он используется для управления:

• Осветительными системами (включая мощные прожекторные установки и системы освещения цехов).
• Нагревательными элементами (ТЭНами) в системах отопления, вентиляции и кондиционирования (ОВК).
• Асинхронными электродвигателями (пуск, остановка, реверс в составе схем с тепловыми реле защиты).
• Цепи питания трансформаторов, компрессоров, насосных станций и другого силового оборудования.
• Системами автоматического ввода резерва (АВР) для коммутации источников питания.

Установка осуществляется на DIN-рейку стандартной ширины 35 мм, что обеспечивает простой и быстрый монтаж в распределительных щитах и шкафах управления. Клеммы под винтовое соединение обеспечивают надежный и долговечный контакт.

Технические характеристики

Основные параметры контактора приведены в соответствии с технической документацией производителя и действующими стандартами.

• Тип контактора: Модульный, электромагнитный.
• Каталожный номер производителя: 1328008500.
• Номинальное рабочее напряжение катушки управления (Uc): AC 220 В, 50 Гц.
• Номинальный рабочий ток силовых контактов (Ie): 18 А при AC-1 (активная нагрузка).
• Количество и тип силовых контактов: 1NO (нормально разомкнутый, замыкающий).
• Стойкость к токам короткого замыкания: Защищается внешними автоматическими выключателями.
• Механическая износостойкость: Не менее 1 000 000 циклов включения-отключения.
• Электрическая износостойкость: Не менее 100 000 циклов при номинальной нагрузке.
• Климатическое исполнение и степень защиты: IP20 (для установки внутри закрытых электрощитов).
• Монтаж: На DIN-рейку TH35.
• Тип соединения: Винтовые зажимы.
• Температура окружающей среды: От -5°C до +40°C.

Конструктивные особенности и преимущества

Контактор Metasol MC-18a обладает рядом преимуществ, обеспечивающих надежность и долговечность эксплуатации:

• Компактный корпус: Оптимизированные габариты позволяют эффективно использовать пространство в монтажных щитах.
• Винтовые клеммы: Обеспечивают надежное подключение как медных, так и алюминиевых проводников.
• Дугогасительная камера: Обеспечивает эффективное гашение электрической дуги, возникающей при размыкании контактов, что повышает их ресурс.
• Индикация состояния: Визуальный индикатор положения (включено/выключено) для удобства контроля.
• Низкий уровень шума: Конструкция магнитной системы минимизирует гудение во время работы.
• Совместимость с дополнительными приставками: Возможность установки контактных приставок (нормально замкнутых/разомкнутых) для расширения функциональности схемы управления.

Соответствие стандартам и нормативная база

Производство и параметры контакторов данного типа регламентируются национальными и межгосударственными стандартами, обеспечивающими безопасность и надежность электроустановок. При выборе, монтаже и эксплуатации необходимо руководствоваться следующими документами:

• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) "Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели". Этот стандарт устанавливает требования к контакторам, включая условия эксплуатации, характеристики и методы испытаний. Актуальную версию стандарта можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ) — основной документ, определяющий требования к проектированию и монтажу электроустановок. ПУЭ регламентируют, в том числе, выбор аппаратов коммутации и управления. Текст правил доступен для ознакомления на специализированных порталах, например, на Официальном интернет-портале правовой информации.
• Международный стандарт IEC 60947-4-1 "Low-voltage switchgear and controlgear - Part 4-1: Contactors and motor-starters - Electromechanical contactors and motor-starters". С актуальными текстами международных стандартов можно ознакомиться на сайте International Electrotechnical Commission (IEC).

Перед монтажом и вводом в эксплуатацию необходимо убедиться в соответствии контактора параметрам конкретной электрической цепи (напряжение катушки, коммутируемый ток и напряжение, категория применения). Монтаж, подключение и обслуживание должны выполняться квалифицированным электротехническим персоналом с соблюдением требований техники безопасности и правил ПУЭ.

Комплектация и маркировка

Изделие поставляется в индивидуальной упаковке. На корпусе контактора нанесена четкая маркировка, указывающая торговую марку (Metasol), тип (MC-18a), номинальные параметры (AC220V 50Hz) и схему подключения. Наличие уникального каталожного номера 1328008500 позволяет точно идентифицировать модель при заказе.

Контактор Metasol MC-18a AC220V 50Hz 1NO — это надежное и эффективное решение для задач коммутации в системах автоматизации и управления, сочетающее в себе современные технологии, соответствие стандартам и простоту использования.
