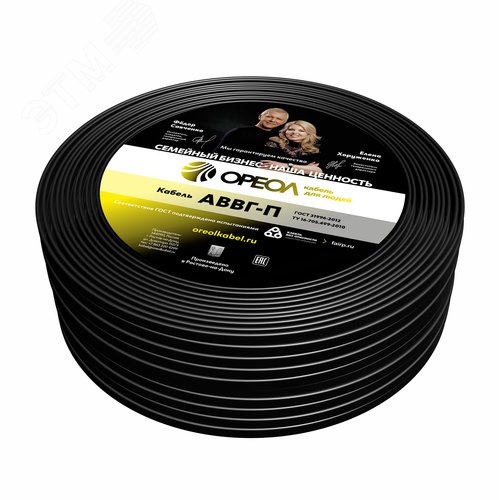

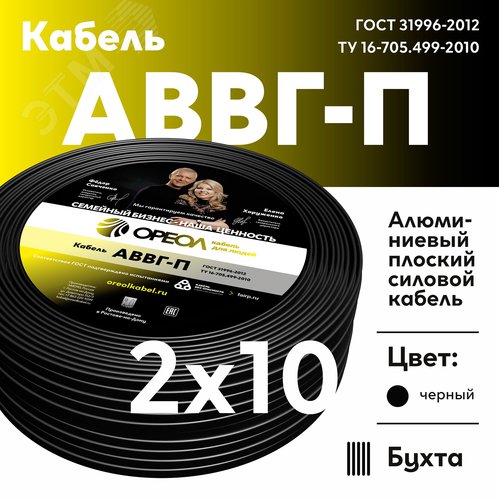

Кабель силовой АВВГп 2х10 ТРТС

Кабель силовой АВВГп 2х10: технические характеристики и применение

Кабель силовой АВВГп 2х10 представляет собой надежный проводник электрической энергии, предназначенный для стационарной прокладки в электрических сетях номинальным переменным напряжением до 1000 В частотой 50 Гц. Данный кабель широко применяется для распределения электроэнергии на промышленных предприятиях, в жилых и общественных зданиях, а также для прокладки в кабельных каналах, туннелях и по мостам.

Расшифровка маркировки АВВГп 2х10

• А — токопроводящая жила из алюминия.
• В — изоляция токопроводящих жил из поливинилхлоридного (ПВХ) пластиката.
• В — оболочка кабеля из поливинилхлоридного (ПВХ) пластиката.
• Г — отсутствие защитного покрова («голый»), что указывает на небронированную конструкцию.
• п — плоская форма кабеля.
• 2х10 — две токопроводящие жилы, сечением 10 мм² каждая.

Конструктивные особенности

Кабель АВВГп 2х10 состоит из следующих элементов:

• Токопроводящие жилы: Изготовлены из алюминия, круглой формы, соответствуют классу 1 или 2 по гибкости. Сечение каждой жилы составляет 10 квадратных миллиметров.
• Изоляция жил: Выполнена из поливинилхлоридного пластиката (ПВХ). Изоляция каждой жилы имеет стандартную цветовую маркировку для облегчения монтажа и идентификации (например, синий и коричневый/черный для фазных проводников в двухжильном кабеле).
• Оболочка: Наружная оболочка из ПВХ-пластиката накладывается поверх скрученных изолированных жил, придавая кабелю плоскую (п) форму. Оболочка обеспечивает защиту от механических повреждений, воздействия влаги и агрессивных сред.

Основные технические параметры

• Номинальное напряжение: До 1000 В переменного тока частотой 50 Гц.
• Количество и сечение жил: 2 жилы по 10 мм².
• Температурный режим эксплуатации: От -50°C до +50°C.
• Допустимая температура нагрева жил при эксплуатации: Не более +70°C.
• Допустимая температура прокладки без предварительного подогрева: Не ниже -15°C.
• Минимальный радиус изгиба при прокладке: Не менее 10 наружных диаметров кабеля.
• Строительная длина: Как правило, не менее 150-200 метров в бухте или на барабане.
• Срок службы: Не менее 30 лет.

Области применения кабеля АВВГп 2х10

Благодаря своим характеристикам, кабель АВВГп 2х10 нашел широкое применение в различных сферах:

• Электроснабжение зданий и сооружений: Прокладка стационарных силовых линий внутри и снаружи помещений для питания освещения, розеточных групп и электрооборудования.
• Промышленные объекты: Монтаж электрических сетей в цехах, на производственных площадках, в распределительных щитах.
• Прокладка в кабельных конструкциях: Укладка в лотках, коробах, по эстакадам и в кабельных каналах.

Важно: Кабель не предназначен для прокладки в земле (траншеях) без дополнительной защиты (брони), а также для использования в качестве гибкого переносного провода.

Условия монтажа и эксплуатации

При работе с кабелем АВВГп 2х10 необходимо соблюдать правила устройства электроустановок (ПУЭ) и требования техники безопасности.

• Прокладка должна осуществляться с соблюдением минимального радиуса изгиба.
• При монтаже при отрицательных температурах (ниже -15°C) кабель требует предварительного прогрева.
• Не допускается механическое воздействие, которое может привести к повреждению изоляции или оболочки.
• Монтаж, подключение и обслуживание должны производиться квалифицированным электротехническим персоналом.

Нормативная документация и стандарты

Производство, технические характеристики и испытания кабеля АВВГп регламентируются следующими государственными и межгосударственными стандартами:

• ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ". Этот стандарт устанавливает общие технические условия, требования к материалам, конструкции, маркировке и методам испытаний. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале нормативных документов: protect.gost.ru.
• Правила Устройства Электроустановок (ПУЭ) — основной документ, определяющий требования к проектированию и монтажу электроустановок, включая выбор и прокладку кабелей. Актуальные главы ПУЭ публикуются на специализированных ресурсах, таких как consultant.ru (раздел "Технические регламенты и стандарты").
• Общие вопросы электробезопасности и соответствия техническим регламентам освещаются на информационных порталах, например, на сайте gosnadzor.ru (Федеральная служба по экологическому, технологическому и атомному надзору).

Преимущества кабеля АВВГп 2х10

• Надежность: Соответствие ГОСТ обеспечивает стабильность электрических и механических характеристик.
• Устойчивость к внешним воздействиям: ПВХ-изоляция и оболочка обладают стойкостью к влаге, грибкам, агрессивным парам и не поддерживают горение.
• Удобство монтажа: Плоская форма упрощает прокладку и крепление кабеля вплотную к поверхностям.
• Экономичность: Использование алюминия делает кабель более доступным по стоимости по сравнению с медными аналогами при соблюдении требований ПУЭ к применению алюминиевых проводников.

Кабель силовой АВВГп 2х10 ТРТС — это проверенное решение для создания надежных и долговечных силовых линий электроснабжения в условиях, соответствующих его техническим характеристикам и области применения.
