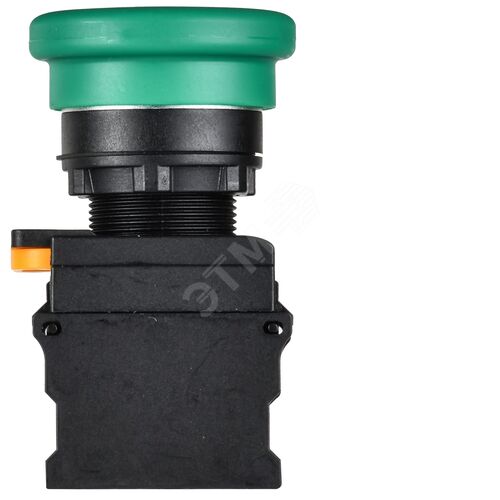

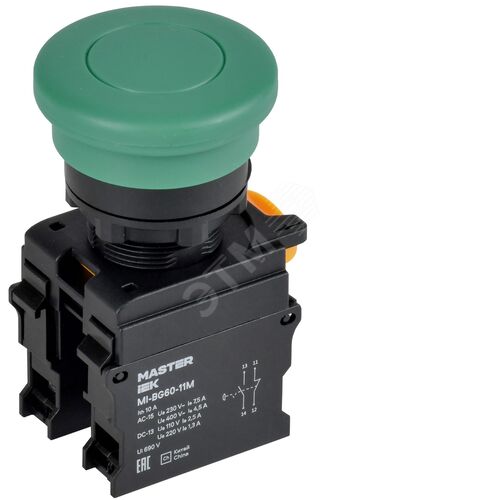

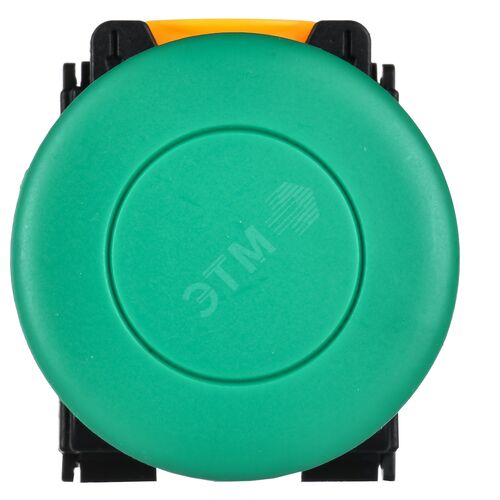

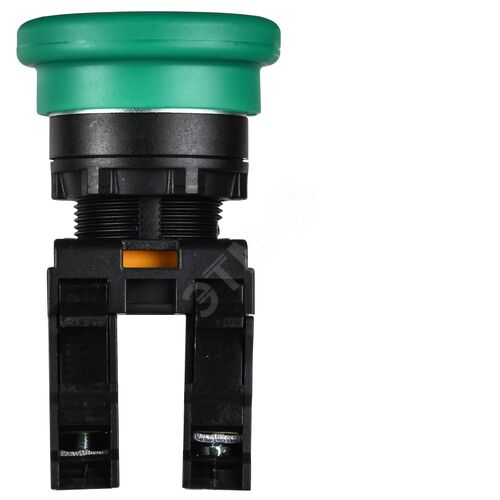

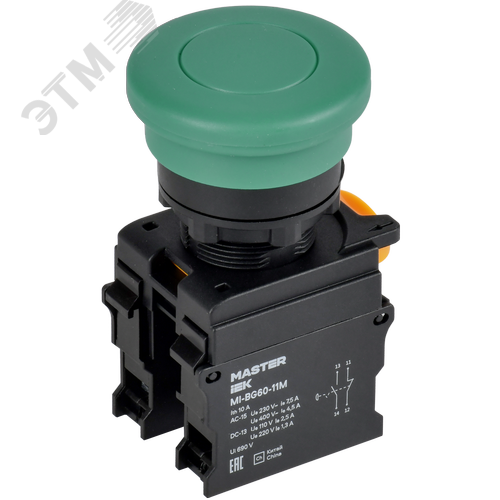

Кнопка управления серии MASTER с классической грибовидной (куполообразной) головкой диаметром 22 мм, предназначенная для монтажа в круглое отверстие панели. Устройство относится к категории органов управления без фиксации (мгновенного действия) — контакты переключаются только на время нажатия на головку и возвращаются в исходное состояние после её отпускания.
Зелёный цвет головки соответствует стандартной цветовой маркировке, обозначающей команду «Пуск», «Включение» или «Разрешение» в промышленных системах управления. Грибовидная форма обеспечивает удобное и быстрое нажатие, в том числе в аварийных или оперативных ситуациях, может использоваться как кнопка «Старт» или «Сброс». Корпус кнопки рассчитан на фронтальный монтаж на панель или дверь шкафа управления с помощью резьбового зажимного кольца.
Устройство оснащено универсальным контактным модулем с одной нормально разомкнутой (NO, замыкающий) и одной нормально замкнутой (NC, размыкающий) контактной группой. Такая комбинация (1NO+1NC) обеспечивает высокую гибкость в построении схем управления, позволяя одновременно подавать сигнал и разрывать цепь. Контакты рассчитаны на стандартные низковольтные токи управления.
• Тип действия: без фиксации (мгновенный).
• Диаметр головки (d): 22 мм.
• Цвет головки: зелёный (стандарт RAL 6032 или аналог).
• Контактная комбинация: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC) контакт.
• Степень защиты: обычно IP65 (фронтальная часть) при правильном монтаже, что защищает от пыли и струй воды.
• Материал головки: износостойкий пластик (термопласт).
• Тип крепления: монтаж в отверстие диаметром 22.5 мм с фиксацией гайкой.

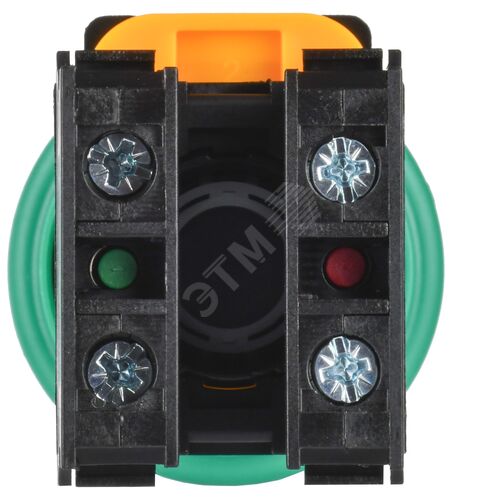

• Подключение: винтовые зажимные клеммы.
Кнопка предназначена для комплектации промышленных пультов управления, станков, технологического оборудования, шкафов автоматизации и испытательных стендов. Используется в цепях управления электродвигателями, освещением, в системах автоматики и сигнализации. Зелёный цвет регламентирован для функций, связанных с безопасным запуском или включением оборудования.
Конструкция, цветовая маркировка и эксплуатационные характеристики подобных устройств управления регулируются рядом международных и национальных стандартов, обеспечивающих безопасность и взаимозаменяемость:
• ГОСТ IEC 60073-2014 – «Принципы кодирования информации индикаторами и органами управления с помощью цветов и дополнительных средств». Определяет, в частности, что зелёный цвет обычно назначается для команды «Пуск» или «Включение питания».
• ГОСТ IEC 60947-5-1-2014 (соответствует международному IEC 60947-5-1) – «Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления». Это ключевой стандарт, определяющий требования к кнопкам управления, включая механическую износостойкость, электрическую долговечность, размеры и безопасность.
• ГОСТ 14255-2015 (аналогичен IEC 60204-1) – «Безопасность оборудования. Электрооборудование промышленных машин». Устанавливает требования к устройствам управления, включая цветовое кодирование кнопок: зелёный – для «Пуск», «Включить».
• Стандарт МЭК 61310-1 – Устанавливает требования к маркировке, обозначению и идентификации органов управления.
Для получения детальной информации о технических требованиях и стандартах, вы можете обратиться к официальным текстам документов:
• Росстандарт (Федеральное агентство по техническому регулированию и метрологии) – официальный ресурс для ознакомления с актуальными национальными стандартами (ГОСТ). Ссылка на поиск в базе стандартов: https://www.rst.gov.ru
• Международная электротехническая комиссия (IEC) – публикует международные стандарты, на которых основаны многие ГОСТы. Информация о стандартах серии IEC 60947: https://www.iec.ch
• Технические комитеты по стандартизации – Информацию о стандартах в области низковольтной аппаратуры можно найти на сайте технического комитета ТК 337 «Аппаратура распределения и управления низковольтная».
Монтаж должен производиться квалифицированным персоналом в соответствии с правилами устройства электроустановок (ПУЭ) и инструкцией производителя. Необходимо обеспечить надёжный зажим проводов в клеммах и равномерную затяжку крепёжной гайки для достижения заявленной степени защиты. При выборе кнопки для конкретного применения необходимо учитывать напряжение, ток и характер нагрузки коммутируемой цепи.
Данное описание является общим. Для получения точных технических характеристик, схем подключения и гарантийных условий конкретного изделия серии MASTER, обратитесь к официальной технической документации производителя.
