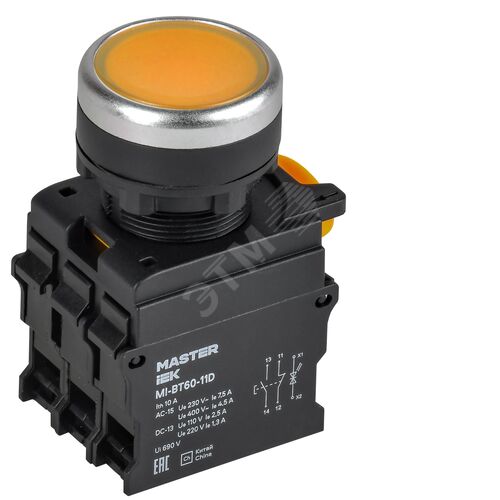

Кнопка управления с подсветкой серии MASTER диаметром 22 мм (посадочный размер) представляет собой современное и надежное устройство коммутации, предназначенное для монтажа в стандартные круглые отверстия панелей управления промышленного оборудования, станков, щитов автоматики и специализированных пультов. Желтый цвет корпуса и линзы сигнализирует о необходимости внимания или указывает на режим готовности, что регламентируется стандартами по цветовой маркировке органов управления.
Устройство обладает компактным и эргономичным корпусом, рассчитанным на долгий срок службы в условиях интенсивной эксплуатации. Основной материал корпуса – термостойкий пластик, устойчивый к механическим воздействиям, вибрациям и стандартным промышленным загрязнениям. Линза кнопки выполнена из прозрачного окрашенного пластика, обеспечивающего равномерное и яркое свечение встроенного светового индикатора.
Коммутационный элемент устройства имеет универсальную контактную группу: 1 нормально разомкнутый (NO, Замыкающий) и 1 нормально замкнутый (NC, Размыкающий) контакт. Такая конфигурация обеспечивает максимальную гибкость при проектировании схем управления, позволяя использовать кнопку как для запуска (функция "Пуск" через NO), так и для остановки (функция "Стоп" через NC) в зависимости от подключения.
Подсветка выполняется, как правило, на основе светодиода (LED) низкого напряжения, что гарантирует низкое энергопотребление, минимальное тепловыделение и исключительный ресурс. Цвет свечения соответствует цвету линзы (желтый) для четкой идентификации состояния. Для подключения подсветки и силовых контактов используются стандартные винтовые зажимы, обеспечивающие надежный и безопасный электрический контакт.
Данная кнопка с подсветкой находит широкое применение в различных отраслях промышленности. Ее основное назначение – ручное управление технологическими процессами, включение и выключение оборудования, подача сигналов оператору, а также индикация определенного статуса системы (например, "Ожидание", "Включен вспомогательный режим", "Авария снята").
Благодаря стандартному диаметру 22 мм, устройство легко интегрируется в существующие панели управления, совместимо с большим количеством готовых монтажных колец и рамок. Желтый цвет часто ассоциируется с предупреждением или привлечением внимания без указания на аварийную остановку (которая, согласно общепринятой практике, обозначается красным).
Проектирование, применение и цветовая маркировка подобных устройств управления регламентируется рядом международных и национальных стандартов, обеспечивающих безопасность и единообразие в промышленности.
Актуальные тексты данных стандартов можно найти на официальных ресурсах, таких как:
Монтаж кнопки осуществляется путем ее установки в предварительно подготовленное отверстие диаметром 22 мм на панели толщиной до 2-3 мм (точное значение указано в техническом паспорте изделия). Фиксация происходит с помощью пластиковой или металлической прижимной скобы (защелки), входящей в комплект. После механической фиксации производится подключение проводников к клеммам силовых контактов и контактам подсветки в соответствии со схемой управления. Эксплуатация устройства должна проводиться в пределах указанных в технической документации климатических условий, значений напряжения и тока коммутации. Важно соблюдать полярность при подключении светодиодной подсветки для обеспечения ее корректной работы.
Кнопка с подсветкой d=22мм 1NO+1NC желтая серии MASTER – это оптимальное сочетание функциональности, надежности и соответствия современным стандартам безопасности. Ее универсальная контактная группа, яркая желтая индикация и стандартный монтажный размер делают ее идеальным выбором для модернизации или создания новых систем промышленного управления, где требуется четкая визуальная сигнализация и надежное ручное управление.
