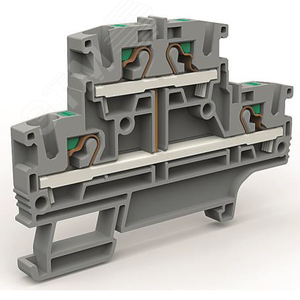

Двухярусная клемма с объединенными ярусами на 4 кв.мм

Двухярусная клемма с объединенными ярусами на 4 кв.мм: Полное техническое описание

Двухярусная клеммная колодка с объединенными ярусами на сечение проводника 4 кв.мм представляет собой современное, надежное и универсальное решение для распределения и коммутации электрических цепей в промышленных щитах, распределительных устройствах и автоматизированных системах управления. Ее конструкция обеспечивает максимальную безопасность, удобство монтажа и соответствует строгим международным и национальным стандартам электротехнической продукции.

Конструктивные особенности и принцип действия

Клемма состоит из прочного диэлектрического корпуса, изготовленного из полиамида (PA 6.6), обладающего высокой термостойкостью, механической прочностью и самозатухающими свойствами. Внутри корпуса расположена токопроводящая шина, выполненная из высококачественной электролитической меди с лужеными контактными поверхностями. Лужение предотвращает окисление и обеспечивает стабильное, низкое переходное сопротивление на протяжении всего срока службы.

Ключевая особенность модели – объединенные ярусы. Это означает, что все точки подключения на обоих ярусах (верхнем и нижнем) электрически соединены между собой. Такая конструкция позволяет легко создавать разветвленные цепи, подключать несколько входящих и исходящих проводников к одной общей точке без необходимости установки перемычек, что экономит пространство и время монтажа.

Зажим провода осуществляется с помощью надежного винтового зажима с трапецеидальной резьбой и прижимной пластиной. Пластина предотвращает деформацию жилы проводника и обеспечивает равномерное распределение давления, гарантируя постоянный, виброустойчивый контакт даже при длительной эксплуатации и тепловых циклах.

Основные технические характеристики

• Номинальное сечение подключаемого проводника: до 4 мм² (гибкого/многопроволочного с наконечником).
• Номинальное напряжение: до 800 В (в зависимости от стандарта).
Номинальный ток: до 76 А (значение может варьироваться в зависимости от условий монтажа и окружающей температуры, необходимо сверяться с технической документацией производителя).
• Степень защиты (IP) в собранном щите: до IP20.
• Диэлектрическая прочность изоляции: > 6 кВ.
• Температурный диапазон эксплуатации: от -35°C до +120°C (кратковременно до +150°C).
• Класс воспламеняемости материала корпуса: V0 по UL 94.
• Момент затяжки винта: 0,5 - 0,6 Н·м (рекомендуется использовать динамометрический инструмент).

Области применения

Данные клеммы нашли широкое применение в различных отраслях промышленности и энергетики:

• Сборка вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ) и щитов управления (ЩУ).
• Монтаж систем автоматизации и диспетчеризации (АСУ ТП).
• Оборудование для распределения электроэнергии в машиностроении, судостроении, на транспорте.
• Устройства релейной защиты и автоматики.
• Станции контроля и управления насосным оборудованием, вентиляцией, освещением.

Преимущества использования

Безопасность: Полная изоляция токоведущих частей, защита от случайного прикосновения и межфазного замыкания. Материал корпуса не поддерживает горение.
Надежность: Виброустойчивое соединение, коррозионностойкая луженая шина, стабильное контактное давление.
Удобство монтажа: Широкая монтажная камера, удобный доступ к винтам, возможность использования шлейфов. На корпусе, как правило, нанесена маркировка для удобства идентификации цепей.
Экономия пространства: Двухъярусная конструкция с объединением позволяет разместить больше точек подключения на единицу длины DIN-рейки (стандартно 35 мм).
Визуальный контроль: Прозрачная или полупрозрачная крышка (в некоторых модификациях) позволяет визуально контролировать состояние контакта и цветовую маркировку проводов.

Нормативная документация и стандарты

Производство и параметры подобных клеммных соединений регламентируются рядом международных и национальных стандартов, обеспечивающих их безопасность и функциональность. При выборе и применении необходимо руководствоваться следующими документами:

• ГОСТ Р МЭК 60947-7-1-2016 "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Клеммные колодки для медных проводников". Это основной российский стандарт, гармонизированный с международным. Он устанавливает требования к конструкции, механической и электрической прочности, маркировке. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• МЭК 60947-7-1 (IEC 60947-7-1) "Low-voltage switchgear and controlgear – Part 7-1: Ancillary equipment – Terminal blocks for copper conductors". Международный электротехнический стандарт. Информация о стандартах МЭК доступна на портале International Electrotechnical Commission.
• Правила устройства электроустановок (ПУЭ) – действующее издание. ПУЭ определяют общие требования к монтажу электрооборудования, включая соединения и контакты. Текст документа публикуется на специализированных правовых и технических порталах, например, в базе нормативных документов по стандартизации.
• ГОСТ 10434-82 "Соединения контактные электрические. Классификация. Общие технические требования". Хотя стандарт устарел, многие его положения по качеству контактных соединений остаются актуальными.

Важно: При проектировании и монтаже конкретного оборудования всегда следует в первую очередь руководствоваться технической документацией (паспортом, руководством по монтажу) на конкретное изделие от его производителя, а также проектными решениями, утвержденными для данного объекта.

Рекомендации по монтажу и эксплуатации

1. Монтаж должен производиться на стандартную DIN-рейку TH35 (35x7,5 мм) в электрощитах с защитой от прямого попадания воды и крупных твердых частиц.
2. Перед подключением необходимо убедиться в соответствии сечения и типа проводника (жесткий/гибкий) заявленным характеристикам клеммы.
3. Для многопроволочных (гибких) проводников обязательно использование кабельных наконечников, опрессованных с помощью соответствующего инструмента.
4. Затяжку винтов необходимо производить с рекомендуемым моментом, используя динамометрическую отвертку. Недостаточная затяжка приводит к перегреву, избыточная – к повреждению корпуса или жилы.
5. Запрещается превышать номинальные значения тока и напряжения, указанные в техническом описании изделия.
6. Рекомендуется проводить периодическую проверку и профилактическую подтяжку винтовых соединений в рамках планового технического обслуживания электроустановки, особенно после первых циклов нагрева-охлаждения.

Использование двухъярусных клемм с объединенными ярусами на 4 кв.мм – это профессиональный подход к созданию безопасной, организованной и легко обслуживаемой электрической системы.
