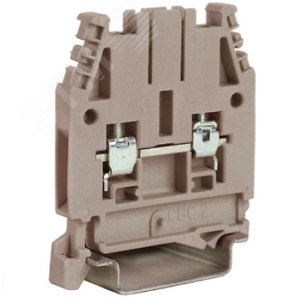

Винтовая клемма серая на номинальное сечение проводника 2.5 мм² представляет собой профессиональный электроустановочный компонент, предназначенный для создания безопасных, разборных и долговечных электрических соединений в цепях переменного и постоянного тока. Изделие широко применяется в монтаже распределительных щитов, автоматики, освещения и силового оборудования.
Корпус клеммы изготовлен из полиамида (PA66), окрашенного в серый цвет, что обеспечивает высокие диэлектрические свойства, механическую прочность и устойчивость к распространению пламени согласно стандарту UL94 V2. Материал корпуса не поддерживает горение, устойчив к воздействию вибрации, старению и широкому температурному диапазону.
Токоведущая часть (зажимная шина) выполнена из луженой электролитической меди, что гарантирует отличную электропроводность и защиту от коррозии. Винт зажима – стальной, оцинкованный, с метрической резьбой, что позволяет создавать равномерное и максимальное давление на жилу проводника, предотвращая ее самопроизвольное выпадение и нагрев в месте контакта.
• Номинальное сечение подключаемого провода: 2.5 мм².
• Номинальный ток: До 24 А (зависит от условий монтажа и охлаждения).
• Номинальное напряжение: До 400 В переменного тока (50/60 Гц).
• Температурный диапазон эксплуатации: от -35°C до +110°C.
• Момент затяжки винта: Рекомендуется 0.4 – 0.6 Н·м.
• Степень защиты (IP): IP20 в собранном состоянии в щитовом оборудовании.
• Цветовая маркировка: Серый корпус для универсального применения.
Использование серых винтовых клемм на 2.5 мм² обеспечивает ряд ключевых преимуществ: простота и скорость монтажа без необходимости специального инструмента (кроме отвертки), возможность многократного переподключения, визуальный контроль качества затяжки, компактность и удобство организации проводов в клеммной колодке.
Основные сферы применения:
• Внутренняя коммутация в распределительных (учетно-распределительных) щитах и боксах.
• Подключение оборудования в промышленных шкафах управления (ШУ).
• Монтаж цепей освещения, розеточных групп и другого электрооборудования.
• Соединение проводов в электромонтажных коробках и удлинителях.
• Установка в устройствах релейной защиты, автоматики и приборостроения.
Производство и параметры винтовых клеммных соединений регламентируются рядом национальных и международных стандартов, обеспечивающих безопасность и надежность электроустановок. При выборе и применении необходимо руководствоваться следующими документами:
1. ГОСТ Р МЭК 60947-7-1-2020 / ГОСТ Р 50043.1-2020 «Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательная аппаратура. Клеммные колодки для медных проводников». Это основной стандарт, определяющий требования к конструкции, электрическим и механическим характеристикам, маркировке и испытаниям клеммных колодок.
Подробнее: Официальный ресурс технических нормативов
2. Правила устройства электроустановок (ПУЭ) – действующее издание. Главы 1.7, 3.1 и 7.1 регламентируют требования к соединениям, ответвлениям и оконцеваниям жил проводов и кабелей, а также условия применения различных видов соединений.
Актуальная информация: Информационно-правовой портал
3. ГОСТ Р 50030-2022 (МЭК 60947-7-1:2019) «Аппаратура коммутационная и аппаратура управления низковольтная. Часть 7-1. Вспомогательная аппаратура. Клеммные колодки для медных проводников». Устанавливает требования безопасности.
Сведения: Федеральный информационный фонд стандартов
4. Международный стандарт IEC 60947-7-1:2019 «Low-voltage switchgear and controlgear – Part 7-1: Ancillary equipment – Terminal blocks for copper conductors». Гармонизированный европейский стандарт, на основе которого разрабатываются многие национальные нормы.
Официальный источник: International Electrotechnical Commission (IEC)
Для обеспечения надежного контакта и долговечности соединения необходимо соблюдать следующие шаги:
1. Подберите провод с сечением жилы, максимально соответствующим номиналу клеммы (2.5 мм²).
2. Снимите изоляцию с конца провода на длину, примерно равную глубине ввода клеммы (обычно 10-12 мм).
3. Вставьте зачищенную часть медной жилы в клеммный канал до упора.
4. Равномерно затяните винт отверткой с соответствующим шлицем, прикладывая рекомендованный момент затяжки. Не допускайте чрезмерной затяжки, которая может повредить жилу.
5. Убедитесь, что провод надежно зафиксирован и не вытягивается с усилием.
6. При монтаже в ряд (на DIN-рейку) убедитесь в отсутствии перекосов и надежном защелкивании.
• Монтаж и обслуживание должны производиться только при полном снятии напряжения с электроустановки.
• Запрещается использовать клемму для соединения алюминиевых проводов с медными без применения специальных переходных элементов или пасты.
• Не допускается подключение двух проводов разного сечения под один винтовой зажим, если это не предусмотрено конструкцией конкретной модели.
• Запрещается эксплуатация клемм с видимыми механическими повреждениями корпуса или токоведущих частей.
• Выбор клемм, их монтаж и эксплуатация должны осуществляться в соответствии с проектной документацией и требованиями ПУЭ.
Винтовая клемма серая на 2.5 мм² – это современное, безопасное и технологичное решение для широкого спектра электромонтажных работ. Соответствие строгим международным и национальным стандартам гарантирует ее надежную работу в составе электрооборудования на протяжении всего срока службы. Правильный подбор и профессиональный монтаж с использованием данного компонента являются залогом создания долговечной и бесперебойной электрической инфраструктуры.
