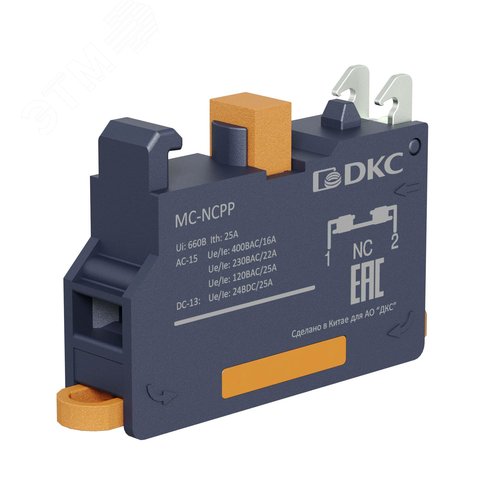

Данный контактный блок представляет собой высоконадежный коммутационный аппарат вспомогательной цепи, предназначенный для установки на рейку DIN в составе модульной аппаратуры или на контакторы и пускатели в качестве дополнительной приставки. Его ключевой особенностью является нормально-замкнутый (размыкающий) контакт, который разомкнут при срабатывании основного аппарата, и клеммный безвинтовой зажим для быстрого и надежного подключения проводников.
Блок состоит из диэлектрического корпуса, изготовленного из стойких к возгоранию материалов (например, полиамида), внутри которого размещена контактная группа. В исходном состоянии, когда приводной механизм не активирован, контактная пара замкнута, обеспечивая протекание тока в цепи. При воздействии на исполнительный элемент (например, при включении контактора, на который установлен блок) контакт механически размыкается, прерывая цепь. Возврат в исходное замкнутое состояние происходит после снятия управляющего воздействия.
Безвинтовой пружинный зажим: Эта современная технология подключения проводов обеспечивает максимальную скорость монтажа. Для подключения достаточно вставить зачищенный проводник в клеммное отверстие, где он автоматически фиксируется пружиной. Для отключения используется рычажок или отверстие для отвёртки. Такая конструкция гарантирует постоянное высокое контактное давление, устойчивость к вибрациям и предотвращает ослабление соединения со временем.
Нормально-замкнутый контакт (НО/NC): Незаменим для построения цепей сигнализации, блокировок, контроля состояния и цепей останова. Например, используется для индикации отключенного состояния оборудования, разрыва цепи управления при аварии или в качестве контакта в цепи "стоп" кнопки.
Компактность и универсальность: Блок имеет стандартный модульный размер, что позволяет компактно размещать его на DIN-рейке рядом с другими аппаратами. Конструкция предназначена для совместимости с широким рядом контакторов и пускателей различных производителей.
Надежность и долговечность: Контакты из серебросодержащих материалов обеспечивают низкое переходное сопротивление, стойкость к электрической эрозии и высокую коммутационную износостойкость (до нескольких сотен тысяч циклов срабатывания).
Удобство монтажа и маркировки: Прозрачный или полупрозрачный корпус часто позволяет визуально контролировать состояние контактов. На корпусе предусмотрена площадка для нанесения маркировки, а также имеется четкая схематическая гравировка, облегчающая идентификацию.
Блоки нашли широкое применение в промышленной и строительной автоматике:
Производство и параметры контактных блоков регламентируются рядом международных и национальных стандартов, обеспечивающих безопасность и взаимозаменяемость. При выборе и применении необходимо руководствоваться следующими документами:
При выборе контактного блока убедитесь в совместимости с основным коммутационным аппаратом (контактором) по месту крепления и ходу приводного элемента. Проверьте соответствие электрических параметров (напряжение, ток, род тока) вашей схеме. Для безвинтовых зажимов используйте провода соответствующего сечения и типа, рекомендованные производителем. Запрещается прикладывать чрезмерное усилие к рычажкам зажима. Монтаж и подключение должны производиться при отключенном питании квалифицированным персоналом в соответствии с проектной документацией и требованиями ПУЭ.
Использование контактного блока с безвинтовым зажимом и нормально-замкнутым контактом позволяет повысить надежность, скорость монтажа и безопасность систем управления, обеспечивая четкое выполнение логических функций в цепи.
