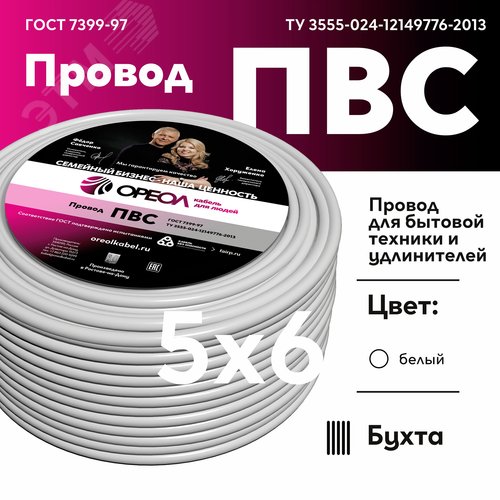

Провод ПВС 5х6 ТРТС

Провод ПВС 5х6 ТРТС: Технические характеристики и область применения

Провод ПВС 5х6 – это гибкий медный провод силовой установочный с виниловой изоляцией и оболочкой, предназначенный для стационарного и подвижного присоединения электроприборов, машин и инструментов бытового и промышленного назначения. Маркировка «ТР ТС» указывает на то, что продукция соответствует требованиям Технического регламента Таможенного союза и прошла все необходимые процедуры оценки соответствия, что гарантирует ее безопасность и качество.

Конструкция провода ПВС 5х6

Конструкция провода обеспечивает его гибкость, долговечность и надежность при эксплуатации:

• Токопроводящая жила: Медная, многопроволочная, соответствующая 5-му классу гибкости по ГОСТ 22483. Номинальное сечение основной жилы составляет 6 мм².
• Изоляция: Каждая токопроводящая жила изолирована индивидуально поливинилхлоридным (ПВХ) пластикатом. Изоляция имеет стандартную цветовую маркировку для облегчения монтажа: синий (ноль), желто-зеленый (заземление) и три других цвета (например, коричневый, черный, белый) для фазных проводников.
• Скрутка: Изолированные жилы скручены вместе с заполнением промежутков для придания проводу круглой формы.
• Оболочка: Наружная оболочка из ПВХ-пластиката накладывается поверх скрученных жил, обеспечивая защиту от механических повреждений, влаги и агрессивных сред.

Основные технические параметры

Провод ПВС 5х6 рассчитан на номинальное переменное напряжение до 660 В частотой 50 Гц или постоянное напряжение до 1000 В.

• Количество и сечение жил: 5 x 6 мм².
Диапазон рабочих температур: от -25°C до +40°C (при температуре ниже -15°C монтаж производится без нагрева).
• Минимальный радиус изгиба: Не менее 5 наружных диаметров провода.
• Строительная длина: Не менее 100 метров в бухте или на барабане.
• Срок службы: Не менее 6 лет при соблюдении условий эксплуатации и хранения.
• Масса 1 км провода: Приблизительно 400-450 кг (точное значение уточняйте в технической документации производителя).
• Испытательное напряжение: 2000 В частотой 50 Гц в течение 15 минут.

Область применения

Благодаря своей конструкции и характеристикам, провод ПВС 5х6 широко используется в различных сферах:

• Подключение мощного трехфазного электрооборудования (станки, насосы, компрессоры, сварочные аппараты).
• Прокладка стационарных осветительных сетей и силовых линий в жилых, административных и производственных зданиях.
• Присоединение бытовых и промышленных электроприборов, требующих наличия заземляющего контакта.
• Организация временного электроснабжения на строительных площадках, в ремонтных мастерских.
• Изготовение удлинителей промышленного назначения.

Важно: Провод ПВС не предназначен для прокладки в земле (траншеях) и для стационарной прокладки по фасадам зданий без дополнительной защиты от прямого воздействия солнечного излучения и атмосферных осадков.

Соответствие нормативным документам

Качество и безопасность провода ПВС 5х6 регламентируется следующими основными документами:

• ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В». Этот государственный стандарт определяет технические условия на провода марки ПВС, включая требования к материалам, конструкции, электрическим и механическим параметрам. С актуальной версией стандарта можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале нормативных документов.
  • Росстандарт
• Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования». Регламент устанавливает обязательные требования к безопасности электротехнической продукции, включая провода, для ее свободного обращения на рынке государств-членов ЕАЭС.
  • Евразийская экономическая комиссия
• Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Данный документ обеспечивает требования к электромагнитной совместимости оборудования.
  • Евразийская экономическая комиссия

На продукцию, соответствующую требованиям ТР ТС, наносится единый знак обращения на рынок государств-членов Таможенного союза (EAC).

Условия хранения и транспортировки

Провод ПВС 5х6 должен храниться в закрытых складских помещениях, защищенных от прямого воздействия солнечных лучей, атмосферных осадков и агрессивных сред. Температура хранения должна быть в пределах от -50°C до +50°C. Транспортировка осуществляется любым видом транспорта с соблюдением правил перевозки грузов и защитой от механических повреждений и влаги.

Маркировка и упаковка

Провод поставляется в бухтах или на барабанах. Маркировка на ярлыке, прикрепленном к бухте или нанесенная на барабан, содержит следующую информацию: наименование производителя, товарный знак, марку провода (ПВС 5х6), дату изготовления, длину отрезка в метрах, номер ТУ или ГОСТ, знак соответствия (EAC).

Выбирая провод ПВС 5х6 ТР ТС, вы приобретаете сертифицированное изделие, соответствующее строгим стандартам качества и безопасности, что гарантирует надежную и долговечную работу ваших электрических систем.
