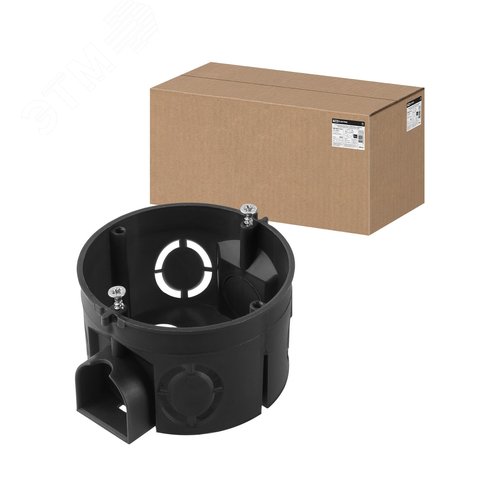

Установочная коробка (подрозетник) серии СП от TDM предназначена для надежного монтажа электрических механизмов (розеток, выключателей, диммеров) в гипсокартонные, тонкостенные или комбинированные перегородки. Модель с диаметром 68 мм и глубиной 42 мм является универсальным решением для большинства стандартных устройств.

Конструктивные особенности и преимущества

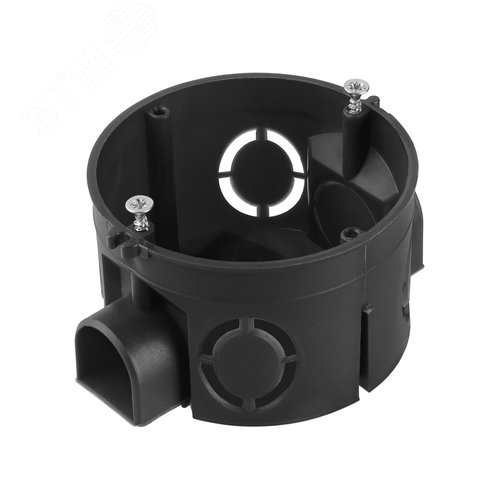

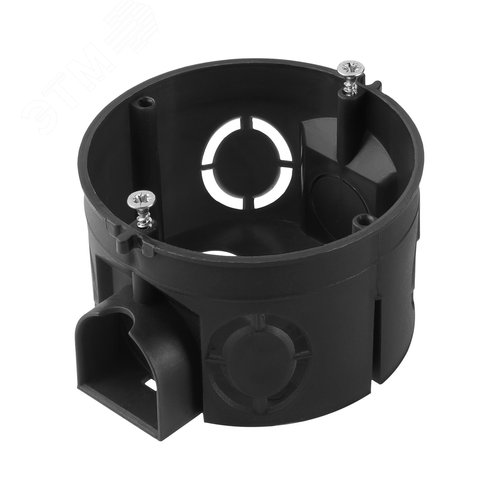

Корпус изделия изготовлен из прочного самозатухающего пластика (полипропилена) черного цвета. Конструкция включает в себя:

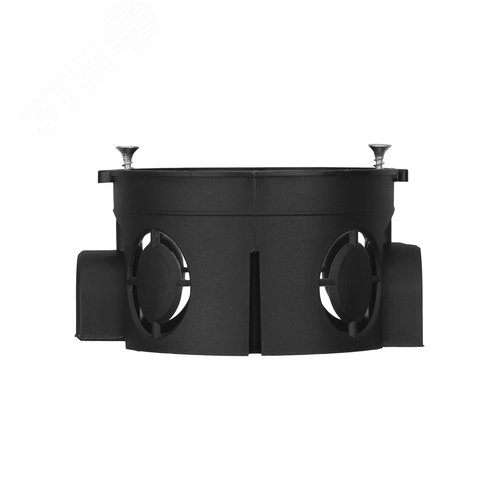

• Стыковочные узлы: Боковые защелкивающиеся механизмы для надежного соединения нескольких коробок в блок (как по горизонтали, так и по вертикали), что обеспечивает идеальное выравнивание и жесткость собранной группы.
• Крепежные лапки: Две распорные лапки с винтовым приводом (саморезы в комплекте) обеспечивают быстрый и прочный зажим коробки в монтажном отверстии от 60 до 70 мм.

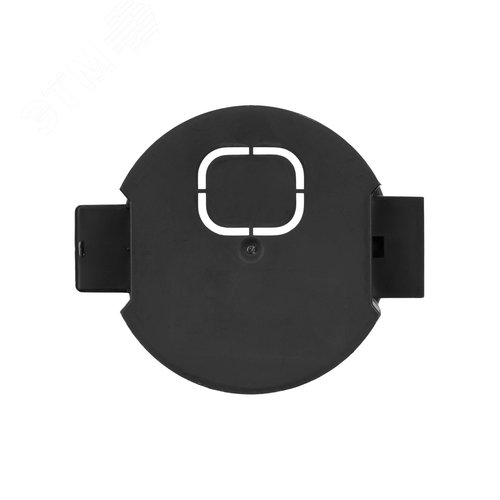

• Перфорация: Шесть заглушенных отверстий (по бокам и на дне) для удобного ввода кабелей. Заглушки легко выламываются по мере необходимости.

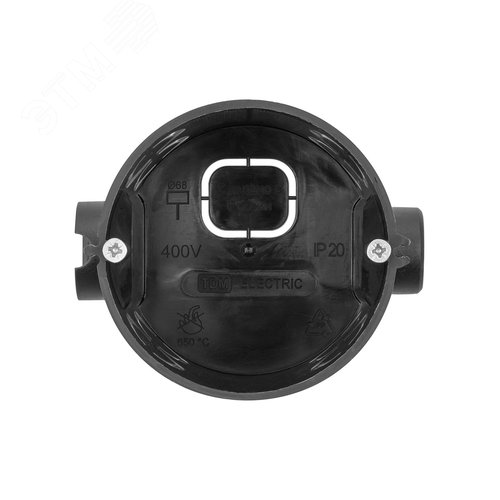

• Монтажные ушки: Стандартные ушки с внутренней резьбой под винты M3.5 для крепления лицевой части электроустановочного изделия.
• Степень защиты IP20: Предназначена для монтажа внутри сухих и отапливаемых помещений. Защита от проникновения твердых предметов диаметром более 12.5 мм. Не является влагозащищенной.

Область применения и монтаж

Коробка предназначена для скрытой установки в листовые материалы (гипсокартон (ГКЛ), ДСП, фанера, пластик) толщиной от 10 до 25 мм. Рекомендуется для использования в жилых, коммерческих и офисных помещениях. Монтаж осуществляется путем вырезания отверстия коронкой диаметром 68 мм, заведения кабелей, фиксации коробки в отверстии путем затягивания винтов распорных лапок и последующего подключения и крепления электроустановочного устройства.

Технические характеристики

• Тип: Установочная коробка для гипсокартона (подрозетник).
• Материал корпуса: Полипропилен (PP), черный.
• Габаритные размеры (D x Г): 68 мм x 42 мм.
• Монтажное отверстие: 60-70 мм (рекомендуется 68 мм).
• Степень защиты: IP20.
• Соединение в блоки: Да, с помощью стыковочных узлов.
• Комплектация: Коробка, два самореза для распорных лапок.
• Температурный режим: От -25°C до +60°C.

Нормативная документация и стандарты

Производство и параметры установочных коробок регламентируются следующими основными стандартами и технической документацией:

• ГОСТ IEC 670-2-2-2011 (аналог международного IEC 670-2-2) "Коробки и корпуса для электрических устройств бытового и аналогичного назначения. Частные требования к коробкам для скрытого монтажа". Этот стандарт устанавливает требования к размерам, конструкции, механической прочности и нераспространению пламени. Подробнее можно ознакомиться на портале Федерального агентства по техническому регулированию и метрологии.
• ГОСТ 8594-80 "Коробки установочные. Общие технические условия". Хотя стандарт давно не обновлялся, многие производители ориентируются на его основные положения.
• Требования к электробезопасности, включая степень защиты оболочки (IP), определяются стандартом ГОСТ 14254-2015 (IEC 60529:2013) "Степени защиты, обеспечиваемые оболочками (Код IP)". Актуальную версию можно найти на ресурсе protect.gost.ru.
• Общие требования к электроустановочным изделиям содержатся в Правилах устройства электроустановок (ПУЭ), актуальная редакция которых является обязательной к применению. Официальный текст можно найти на ресурсах, связанных с Минэнерго России.
• Требования пожарной безопасности к материалам регламентирует Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и соответствующие ГОСТы, например, ГОСТ 12.1.044-89 (ИСО 4589-84) по показателям воспламеняемости.

Важные замечания

Перед монтажом убедитесь, что материал стены выдерживает нагрузку от коробки с установленным устройством. Запрещается установка в материалы, не предназначенные для стационарного электромонтажа. Монтаж и подключение должны производиться при полностью снятом напряжении в сети квалифицированным специалистом в соответствии с ПУЭ и проектной документацией. Изделие не предназначено для наружной установки, в помещениях с повышенной влажностью (ванные, сауны) или заливки строительными смесями.
