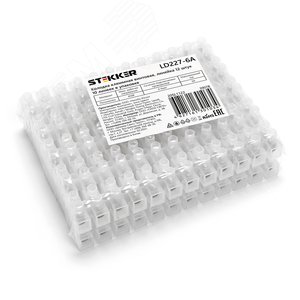

Колодка клеммная винтовая, линейка 12 штук, полиэтилен,

Колодка клеммная винтовая, линейка 12 штук, полиэтилен: надежное и безопасное соединение проводов

Винтовая клеммная колодка в формате линейки на 12 точек – это современное, универсальное и безопасное решение для коммутации электрических цепей в электрощитовом оборудовании, распределительных коробках, при монтаже освещения и сборке электротехнических устройств. Изделие представляет собой монолитный модуль из двенадцати изолированных друг от друга клеммных ячеек, объединенных в общий корпус, что значительно ускоряет и упрощает монтаж по сравнению с одиночными клеммниками.

Конструктивные особенности и материалы

Корпус колодки изготовлен из полиэтилена (ПЭ) – материала, обладающего высокими электроизоляционными свойствами, стойкостью к воздействию широкого диапазона температур, механической прочностью и не поддерживающего горение (при использовании соответствующих марок материала). Каждая ячейка оснащена латунной или медной токоведущей шиной с винтовым зажимом. Латунь обеспечивает отличную электропроводность, коррозионную стойкость и надежный, долговечный контакт.

Винтовой зажим позволяет фиксировать проводники различного сечения (диапазон конкретных значений указывается производителем) с помощью отвертки. Конструкция часто включает прижимную пластину, которая предотвращает перелом жил и обеспечивает равномерное давление на провод, сохраняя его целостность даже при многократных затяжках.

Основные технические параметры и характеристики

• Количество точек: 12.
• Номинальное напряжение: Как правило, до 400-450 В переменного тока.
• Номинальный ток: Часто в диапазоне 15-32 А на одну клемму (точное значение зависит от модели и производителя).
• Сечение подключаемых проводов: Стандартный диапазон – от 0.5 до 4.0 мм² (гибких или одножильных), но может варьироваться.
• Материал корпуса: Полиэтилен (PE).
• Материал токоведущей части: Латунь или медь, часто с никелевым или оловянным покрытием для защиты от окисления.
• Степень защиты (IP): IP20 в стандартном исполнении (защита от касания пальцами, от твердых тел диаметром более 12.5 мм).
• Температурный диапазон эксплуатации: Обычно от -35°C до +100°C.
• Монтаж: Установка на DIN-рейку стандартного типа (TH35) или монтаж на плоскость с помощью винтов.

Области применения

Линейные клеммные колодки на 12 позиций широко используются для организации электрических соединений в следующих областях:

• Распределительные щиты (электрощитовое оборудование): Для распределения фаз, нуля, заземления, коммутации цепей освещения и розеточных групп.
• Промышленная автоматизация и КИПиА: В шкафах управления для подключения датчиков, исполнительных механизмов, цепей питания и сигнализации.
• Электромонтаж в зданиях: В распределительных и ответвительных коробках для соединения проводов.
• Сборка электротехнических устройств: Внутри самодельных или серийных приборов, станков, источников питания.
• Ремонтные и пуско-наладочные работы: Для создания временных или постоянных надежных соединений.

Преимущества использования

• Компактность и удобство монтажа: 12 клемм в одном модуле экономят место и время установки.
• Высокая электробезопасность: Каждая токоведущая часть надежно изолирована корпусом, исключая риск короткого замыкания.
• Надежность контакта: Винтовой зажим обеспечивает стабильное соединение с низким переходным сопротивлением.
• Визуальный контроль и маркировка: Линейная конструкция удобна для подписывания цепей. Часто корпус имеет площадку для нанесения маркировки.
• Универсальность: Возможность подключения как одножильных, так и многожильных (при использовании наконечников) проводов.
• Долговечность: Качественные материалы обеспечивают длительный срок службы в различных условиях.

Нормативная база и стандарты

Производство и параметры клеммных колодок регламентируются рядом национальных и международных стандартов, определяющих требования к электрической прочности, пожарной безопасности, механической стойкости и климатическим испытаниям. При выборе и применении продукции важно ориентироваться на следующие документы:

• ГОСТ Р МЭК 60947-7-1-2016 (соответствует IEC 60947-7-1) "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Клеммные колодки для медных проводников". Это основной стандарт, устанавливающий требования к конструкции, механической и электрической прочности, маркировке. С текстом можно ознакомиться на ресурсах, предоставляющих доступ к нормативной документации, например, на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или в информационных системах, таких как Техэксперт и Консультант.
• ГОСТ 31565-2012 (IEC 60695-11-10:2003) "Испытания на пожарную опасность. Метод испытаний на стойкость к нагреву (горячей проволокой)". Определяет требования к сопротивлению возгоранию изоляционных материалов.
• ГОСТ Р 50030.1-2012 (МЭК 60947-1:2007) "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования". Устанавливает общие правила для всего низковольтного оборудования.
• Правила устройства электроустановок (ПУЭ), действующие издания. Являются основным руководящим документом для электромонтажа на территории РФ. ПУЭ регламентируют требования к соединениям, ответвлениям и оконцеваниям жил проводов и кабелей (глава 2.1). Актуальную редакцию можно найти на специализированных правовых порталах.

Рекомендации по монтажу и эксплуатации

Для обеспечения максимальной безопасности и долговечности соединения при работе с винтовыми клеммными колодками необходимо:

1. Подбирать колодку в соответствии с сечением и типом подключаемых проводов, а также с ожидаемой токовой нагрузкой.
2. Перед подключением зачистить изоляцию с проводника на рекомендуемую длину (обычно 10-12 мм).
3. Для многожильных гибких проводов обязательно использовать кабельные наконечники (гильзы) под опрессовку, чтобы предотвратить обрыв отдельных жил при затяжке винта.
4. Затягивать винты с моментом, указанным производителем (при наличии данных). Не допускать как недотяга (что ведет к перегреву контакта), так и чрезмерной затяжки (может повредить провод или резьбу).
5. Размещать колодки в условиях, соответствующих их степени защиты (IP). Изделия со степенью IP20 предназначены для установки внутри шкафов, щитов и коробок, защищенных от прямого попадания воды и пыли.
6. Периодически (в рамках планового технического обслуживания) проверять надежность затяжки винтовых соединений, особенно в цепях с высокой токовой нагрузкой или подверженных вибрации.

Использование качественной полиэтиленовой винтовой клеммной колодки на 12 позиций – это гарантия организованного, эстетичного и, главное, безопасного электрического монтажа, соответствующего требованиям современных стандартов.
