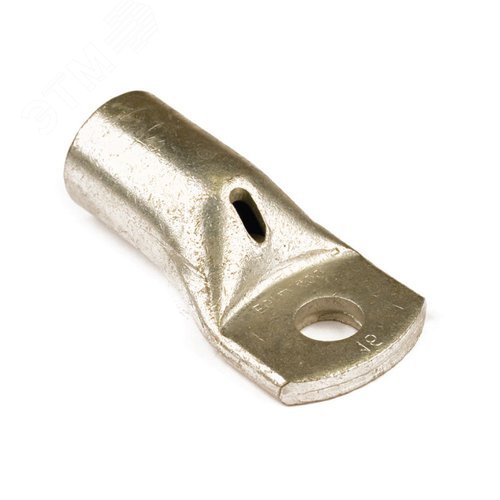

Наконечник кабельный медный луженый ТМЛ 16-8-6 L32 представляет собой профессиональный электроустановочный элемент, предназначенный для оконцевания, надежного соединения и последующего присоединения медных многопроволочных жил силовых кабелей и проводов к контактным выводам электрооборудования. Изделие соответствует типоразмеру 16-8-6 и имеет общую длину 32 мм, что оптимально для монтажа в ограниченном пространстве.
Наконечник изготовлен из высококачественной электротехнической меди марки М1 (по ГОСТ 859-2001), что обеспечивает высокую электропроводность и минимальное переходное сопротивление. Для защиты от коррозии и окисления контактная поверхность наконечника покрыта слоем олова методом горячего лужения. Это покрытие гарантирует долговечность соединения, сохраняя стабильность электрических характеристик даже в условиях повышенной влажности.
Конструкция наконечника включает две основные части: Кабельная гильза (обжимная часть): Имеет сечение 16 мм², что определяет номинальное сечение присоединяемой медной многопроволочной жилы. Гильза снабжена маркировкой с указанием типоразмера для простоты идентификации. Контактный лепесток (штыревой вывод): Выполнен в форме вилки с внутренним диаметром отверстия под болт 8 мм (размер М8). Расстояние между центрами крепежных отверстий (межцентровое расстояние) составляет 6 мм. Толщина лепестка обеспечивает необходимую механическую прочность.
Наконечники ТМЛ 16-8-6 L32 нашли широкое применение в энергетике, промышленном и гражданском строительстве для монтажа силовых электрических цепей переменного и постоянного тока. Они используются при сборке распределительных щитов (ГРЩ, ВРУ, ЩО, ЩС), подключении мощного электрооборудования (трансформаторов, генераторов, электродвигателей), а также в аппаратуре релейной защиты и автоматики. Их основная функция – создание неразъемного, надежного и безопасного контакта, превосходящего по надежности классические методы (например, скрутку).
1. Повышенная электробезопасность и надежность: Исключает нагрев и искрение в точке соединения, предотвращая риск возгорания.
2. Коррозионная стойкость: Луженая поверхность защищает медь от окисления, сохраняя низкое переходное сопротивление на весь срок службы.
3. Удобство монтажа (при использовании правильного инструмента): Обеспечивает быстрое и аккуратное соединение.
4. Механическая прочность: Обжимное соединение выдерживает высокие механические нагрузки на отрыв и вибрацию.
5. Стандартизация: Унифицированные размеры позволяют использовать наконечник с оборудованием большинства производителей.
Для установки наконечника требуется профессиональный инструмент – гидравлический, механический или электрический пресс-клещи с соответствующими матрицами (оснасткой) для сечения 16 мм². Многопроволочная жила кабеля зачищается на длину гильзы, вставляется в нее до упора и обжимается в двух-трех точках в соответствии с технологической картой производителя инструмента или наконечника. Категорически запрещается использовать подручные средства (молотки, зубила), так как это не обеспечивает требуемого контактного давления и может повредить жилу.
Производство и технические характеристики наконечников типа ТМЛ регламентируются следующими основными документами:
• ГОСТ Р 50043.1-2020 (IEC 61238-1:2018) «Соединители для силовых кабелей с медными и алюминиевыми жилами. Часть 1. Соединители для жил из меди и алюминия методом обжима. Общие требования и методы испытаний». Этот стандарт устанавливает требования к электрическим и механическим характеристикам, включая испытания на нагрев, сопротивление и устойчивость к циклам тока.
• Технические условия (ТУ) конкретного производителя, которые разрабатываются на основе ГОСТ.
• Общие требования к электроустановкам, где применяются такие наконечники, изложены в Правилах устройства электроустановок (ПУЭ), актуальное издание.
На каждом наконечнике методом штамповки наносится четкая маркировка, указывающая на тип (ТМЛ), сечение (16) и диаметр отверстия (8). Изделия поставляются в индивидуальной упаковке или групповой (пакеты, коробки) с указанием технических параметров и данных производителя.
• Строгое соответствие сечений: Наконечник 16 мм² предназначен ТОЛЬКО для кабеля с сечением токопроводящей жилы 16 мм².
• Контроль качества обжима: После монтажа обязателен визуальный осмотр на отсутствие трещин и правильность деформации гильзы.
• Затяжка контактного болта: При подключении лепестка к аппаратуре необходимо использовать динамометрический ключ для соблюдения момента затяжки, указанного в паспорте оборудования (обычно для М8 это 12-15 Н·м).
• Проверка соединения: В ответственных цепях рекомендуется проводить измерение переходного сопротивления микроомметром.
Использование качественных луженых наконечников ТМЛ 16-8-6 L32, соответствующих ГОСТ, в сочетании с профессиональным монтажом – это залог создания безопасной, долговечной и бесперебойно работающей электрической сети.
