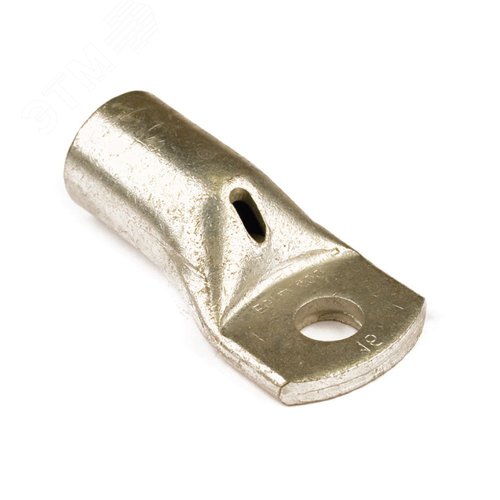

Наконечник медный луженый ТМЛ 16-6-6

Наконечник медный луженый ТМЛ 16-6-6: Описание и технические характеристики

Наконечник кабельный медный луженый ТМЛ 16-6-6 предназначен для оконцевания медных многопроволочных жил с последующим болтовым соединением. Изделие обеспечивает надежный электрический контакт, механическую прочность соединения и защиту жилы от окисления и обрыва. Наконечник широко применяется в электроэнергетике, при монтаже электрооборудования, в сборке распределительных щитов (ЩР, ЩО, ЩС) и шкафов управления.

Конструктивные особенности и материалы

Наконечник изготавливается из высококачественной электролитической меди марки М1 (по ГОСТ 859-2014), обладающей высокой электропроводностью. Рабочая часть (гильза) подвергается полному лужению оловом или его сплавами. Лужение обеспечивает:

• Защиту медной поверхности от окисления (коррозии).
• Повышение стойкости к воздействию влажной среды.
• Улучшение электрического контакта за счет предотвращения образования оксидной пленки.
• Облегчение пайки при необходимости.

Конструкция наконечника включает три основных элемента:

1. Гильза (кабельная часть) – полая трубка для ввода и обжатия многопроволочной жилы. Имеет маркировку сечения.
2. Плоский контактный отвод (лапка) – предназначен для болтового крепления к шине, клемме или другому наконечнику. Содержит монтажное отверстие.
3. Упор (бортик) – предотвращает чрезмерное введение жилы в гильзу и обеспечивает равномерное распределение механической нагрузки при обжатии.

Расшифровка маркировки ТМЛ 16-6-6

Маркировка изделия регламентирована и несет следующую информацию:

• Т – Токопроводящий наконечник.
• М – Материал: Медь.
• Л – Покрытие: Луженый.
• 16 – Номинальное сечение присоединяемой медной жилы, мм² (в данном случае 16 мм²).
• 6 – Диаметр монтажного отверстия в контактной лапке, мм.
• 6 – Диаметр крепежного болта, мм (типоразмер М6).

Таким образом, ТМЛ 16-6-6 предназначен для жилы сечением 16 мм² с отверстием под болт М6.

Технические параметры и условия применения

• Номинальное сечение жилы: 16 мм².
• Диапазон сечений обжимаемой жилы: 10-16 мм² (рекомендуется уточнять в технической документации производителя).
• Диаметр отверстия под болт: 6,5 мм (как правило, для болта М6).
• Момент затяжки крепежного болта: Рекомендуется соблюдать в соответствии с ПУЭ (Правила Устройства Электроустановок) и указаниями производителя оборудования.
• Температурный диапазон эксплуатации: От -50°C до +105°C (может варьироваться в зависимости от конкретного сплава лужения).
• Климатическое исполнение и категория размещения: УХЛ, ХЛ, Т по ГОСТ 15150-69. Пригоден для эксплуатации в умеренном и холодном климате, в помещениях и на открытом воздухе (с учетом защиты от прямого стекания воды).
• Сопротивление контактного соединения: Должно соответствовать требованиям ГОСТ Р 50043.2-2012 (IEC 61238-1:2003) на наконечники для кабелей.

Стандарты и нормативная документация

Производство и параметры медных луженых наконечников регламентируются следующими основными документами:

• ГОСТ Р 50043.2-2012 (IEC 61238-1:2003) – "Соединители для силовых кабелей с медными или алюминиевыми жилами на номинальное напряжение до 30 кВ включительно. Часть 1. Соединители для медных и алюминиевых жил методом обжатия. Общие требования и методы испытаний". Это ключевой стандарт, определяющий требования к механической и электрической прочности, маркировке, методам испытаний. Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• Технические условия (ТУ) – Конкретные производители выпускают продукцию по своим ТУ (например, ТУ 16-705.499-2010 и аналоги), которые не должны противоречить требованиям ГОСТ.
• Правила Устройства Электроустановок (ПУЭ 7-е издание) – Содержат общие требования к монтажу и качеству контактных соединений (Главы 2.1, 3.4). Официальный текст ПУЭ доступен на ресурсах, посвященных техническому регулированию в электроэнергетике.
• ГОСТ 859-2014 – "Медь. Марки". Определяет требования к материалу основы.

Инструкция по монтажу и меры безопасности

Для обеспечения надежного и долговечного соединения необходимо строго соблюдать технологию монтажа:

1. Подготовка жилы: Зачистить изоляцию на длину, равную глубине гильзы. Жилу рекомендуется обработать кварцевазелиновой пастой или другим консервирующим составом для предотвращения окисления.
2. Ввод жилы: Ввести очищенную часть жилы в гильзу наконечника до упора.
3. Обжатие: Произвести обжатие гильзы с помощью специального пресс-инструмента (гидравлического, механического или ручного кримпера) в соответствии с маркировкой на матрице инструмента (обычно "16"). Обжатие должно быть равномерным, без перекосов. Запрещается использовать молоток, пассатижи или иной не предназначенный для этого инструмент.
4. Проверка: Визуально убедиться в отсутствии трещин, надежной фиксации жилы и соответствии формы обжатия матрице инструмента.
5. Крепление: Установить наконечник на контактную поверхность (шину, клемму) с помощью болта, шайбы (пружинной шайбы) и гайки. Затяжку производить с рекомендуемым моментом.

ВАЖНО: Все электромонтажные работы должны проводиться при полностью снятом напряжении с соблюдением требований правил техники безопасности и охраны труда.

Область применения

Наконечники ТМЛ 16-6-6 используются для создания неразъемных соединений в стационарных установках:

• Вводные и распределительные устройства (ВРУ, РУ).
• Низковольтные комплектные устройства (НКУ): щиты, шкафы, панели.
• Подключение силового оборудования (двигатели, трансформаторы, генераторы).
• Заземляющие устройства и системы уравнивания потенциалов.
• Объекты промышленного и гражданского строительства, транспортной инфраструктуры.

Использование качественных луженых наконечников, соответствующих ГОСТ, является залогом безопасности, бесперебойности и долговечности работы электроустановок.
