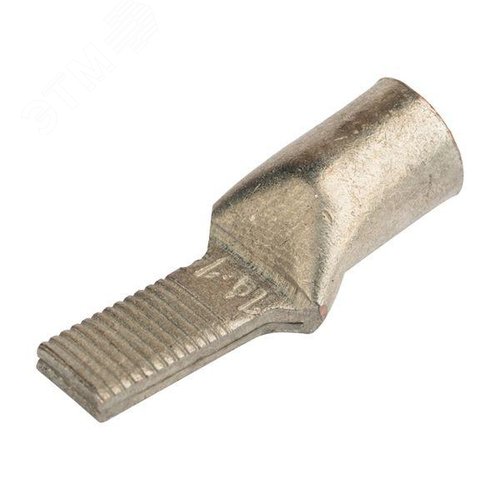

Наконечник штифтовой медный луженый НШМЛ-16-5.5-14 представляет собой профессиональный электроустановочный компонент, предназначенный для надежного и долговечного соединения медных многопроволочных проводников сечением 16 мм². Данный наконечник является неотъемлемой частью современных электрических сетей и обеспечивает качественный контакт в силовых цепях, распределительных устройствах и электрощитовом оборудовании.
Наконечник изготавливается из высококачественной электротехнической меди (М1 по ГОСТ 859-2001), что обеспечивает высокую электропроводность и минимальные потери энергии. Для защиты от коррозии и окисления поверхность наконечника покрыта слоем олова методом горячего лужения. Конструктивно изделие состоит из двух основных частей: контактной штифтовой части под болтовое соединение диаметром 5.5 мм и длины 14 мм, и обжимной гильзовой части для фиксации проводника. Гильза имеет маркировку сечения (16 мм²) и контрольное отверстие для визуальной проверки глубины заведения жилы.
НШМЛ-16-5.5-14 применяется для оконцевания гибких (многопроволочных) медных кабелей и проводов в электроустановках до 1000 В. Основные сферы использования: сборка вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), распределительных щитов этажных (ЩЭ), а также подключение мощного электрооборудования. Монтаж осуществляется методом опрессовки с помощью специального ручного или гидравлического инструмента (пресс-клещей) с соответствующими матрицами. Правила монтажа регламентированы профильными стандартами.
Основные параметры:
• Тип: НШМЛ (Наконечник Штифтовой Медный Луженый).
• Сечение подключаемого проводника: 16 мм².
• Диаметр штифтового хвостовика (под болт): 5.5 мм.
• Длина штифтовой части: 14 мм.
• Материал: медь марки М1.
• Покрытие: горячее лужение оловом.
• Температурный диапазон эксплуатации: от -50°C до +105°C.
• Сопротивление контактного соединения: не более 1.2 от сопротивления целого участка проводника равной длины.
Преимущества: Лужение предотвращает окисление меди, обеспечивая стабильное переходное сопротивление на протяжении всего срока службы. Штифтовая форма позволяет создавать разборные соединения, удобные для обслуживания. Опрессованное соединение обладает высокой механической прочностью и виброустойчивостью.
Производство и технические требования к наконечникам серии НШМЛ регламентируются рядом национальных и межгосударственных стандартов, обеспечивающих безопасность и надежность электроустановок.
Ключевые стандарты:
• ГОСТ Р 50043.1-2012 (МЭК 61238-1:2003) "Соединители для силовых кабелей с медными или алюминиевыми жилами. Общие требования и методы испытаний". Этот стандарт устанавливает общие требования к электрическим соединителям, включая наконечники, и методы контроля их основных характеристик. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 7386-80 "Наконечники и гильзы кабельные медные кольцевые, вилочные и штифтовые. Конструкция и размеры". Хотя стандарт имеет давний год ввода, многие производители ориентируются на его требования по геометрии изделий. Информацию о стандарте можно уточнить через справочные ресурсы по техническому регулированию.
• Общие требования к монтажу и применению кабельной арматуры изложены в Правилах устройства электроустановок (ПУЭ), действующая редакция которых является обязательной для исполнения на территории РФ. Текст ПУЭ доступен для ознакомления на некоммерческих информационных порталах, например, отраслевых ресурсах.
• Международным аналогом, определяющим методы испытаний, является IEC 61238-1:2018 "Connectors for power cables with copper or aluminium conductors". С актуальными каталожными данными IEC можно ознакомиться на официальном сайте International Electrotechnical Commission.
При выборе наконечника НШМЛ-16-5.5-14 необходимо убедиться в соответствии сечения жилы кабеля маркировке на гильзе (16). Штифтовая часть (М5.5) должна соответствовать диаметру болта/винта клеммного зажима. Качественное изделие имеет гладкую, без раковин и наплывов, поверхность, равномерное лужение и четкую несмываемую маркировку. Обязательно наличие контрольного отверстия в гильзе. Применение наконечников, соответствующих ГОСТ, является залогом пожарной и электробезопасности объекта.
Использование наконечников НШМЛ-16-5.5-14, произведенных в соответствии с установленными стандартами, позволяет создавать электромонтажные соединения высшего класса надежности, отвечающие требованиям современных технических регламентов и обеспечивающие длительную безаварийную эксплуатацию электрооборудования.
