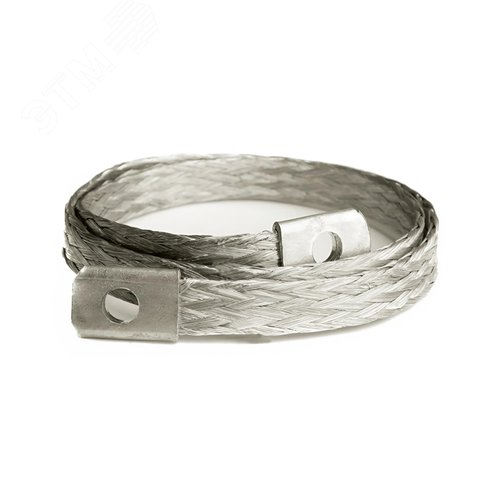

Шлейф заземления винтовой с наконечником под болт М8, сечением 16 мм² и длиной 660 мм — это специализированный электротехнический компонент, предназначенный для создания надежного и долговечного соединения с контуром заземления. Изделие обеспечивает безопасность электроустановок, оборудования и персонала путем эффективного отвода токов утечки и короткого замыкания в землю. Конструкция шлейфа соответствует строгим требованиям современных стандартов электробезопасности.
Изделие состоит из гибкого многопроволочного медного проводника сечением 16 квадратных миллиметров, что обеспечивает высокую проводимость и стойкость к механическим изгибам. Концы проводника обжаты и опрессованы в наконечники: С одной стороны — винтовой наконечник (клемма) с отверстием под болт М8, предназначенный для фиксации к заземляющей шине, корпусу электрооборудования или стационарному зажиму. Наконечник изготовлен из электролитической меди и часто имеет антикоррозионное покрытие (лужение или никелирование) для защиты от окисления. С другой стороны — обычно аналогичный наконечник или контактная площадка для подключения. Общая длина изделия от края до края наконечников составляет 660 мм. Изоляция проводника выполнена из ПВХ-пластиката яркого желто-зеленого цвета в соответствии с международной маркировкой проводников защитного заземления (PE). Изоляция обладает стойкостью к воздействию масел, агрессивных сред и широкому диапазону температур.
Данный шлейф используется для организации индивидуального или дополнительного заземления в электроустановках до и выше 1000 В. Основные сферы применения: • Подключение к контуру заземления корпусов силовых трансформаторов, распределительных щитов (ЩР, ЩО, ВРУ, ГРЩ), шкафов управления. • Заземление дверей и корпусов высоковольтных ячеек (КСО, КРУ). • Обеспечение потенциала равноправности в системах молниезащиты. • Заземление стационарного промышленного оборудования (станки, генераторы, насосные агрегаты). • Монтаж в телекоммуникационных и серверных стойках. Использование готового шлейфа фабричного производства исключает ошибки при самостоятельном изготовлении и гарантирует стабильное электрическое соединение.
Производство, технические характеристики и применение шлейфов заземления регламентируется комплексом национальных и межгосударственных стандартов, а также правилами устройства электроустановок. Ключевые документы: • ПУЭ 7-е издание (Правила Устройства Электроустановок) — являются основным руководящим документом для монтажа. Главы 1.7 ("Заземление и защитные меры электробезопасности") и 2.1 подробно регламентируют требования к заземляющим проводникам, их сечению, маркировке и способам присоединения. Актуальную редакцию можно найти на ресурсах, посвященных техническому регулированию. • ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 "Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов". Этот стандарт детализирует требования к защитным проводникам. • ГОСТ 31565-2012 (МЭК 62444:2010) "Кабельные гермовводы". Хотя стандарт напрямую относится к гермовводам, он часто распространяется на требования к кабельным вводам, где могут применяться шлейфы. • ГОСТ Р МЭК 60228-2004 "Провода медные гибкие повышенной нагревостойкости для электрических машин и аппаратов" — на гибкие медные проводники. • СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Для получения достоверной информации о действующих стандартах рекомендуется обращаться к официальным источникам, таким как интернет-портал Росстандарта или информационно-правовые системы, содержащие фонд технических регламентов и национальных стандартов.
• Готовность к монтажу: Не требует дополнительной подготовки концов, установки наконечников или пайки. • Надежность: Фабричная опрессовка обеспечивает неразъемное соединение с низким переходным сопротивлением, устойчивое к вибрациям и коррозии. • Безопасность: Четкое соответствие цветовой маркировке (желто-зеленый) минимизирует риск ошибочного подключения. • Долговечность: Качественные материалы (медь, ПВХ) обеспечивают длительный срок службы в различных климатических и промышленных условиях. • Соответствие: Изготовление в соответствии с требованиями ПУЭ и ГОСТ гарантирует легитимность применения при проверках и сдаче объектов в эксплуатацию.
Перед монтажом необходимо убедиться в соответствии сечения шлейфа расчетному току и требованиям проекта. Места подключения (контактные площадки) должны быть зачищены от изоляции, окислов и загрязнений. Болтовое соединение (М8) должно быть затянуто с рекомендуемым моментом для обеспечения надежного электрического контакта. Запрещается натягивать шлейф, его следует укладывать с небольшим запасом, избегая острых кромок и мест с высокой температурой. Не реже чем раз в год (или в сроки, установленные системой ППР) необходимо проводить визуальный осмотр целостности изоляции и подтяжку болтовых соединений, а также измерение сопротивления петли "фаза-ноль" и цепи заземления. Все монтажные работы должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности и действующих нормативных документов.
Использование шлейфа заземления с корректными параметрами (сечение, длина, тип наконечника) — это не формальность, а критически важный аспект электробезопасности. Недостаточное сечение проводника может привести к его перегоранию при коротком замыкании, а ненадежный контакт — к возникновению опасного потенциала на корпусе оборудования. Представленное изделие (М8, 16 мм², 660 мм) является типовым решением для многих промышленных и коммунальных задач, обеспечивая баланс между высокой токопроводящей способностью и удобством монтажа.
